7 причин, чому Pogo Pins є найкращим рішенням для з’єднання

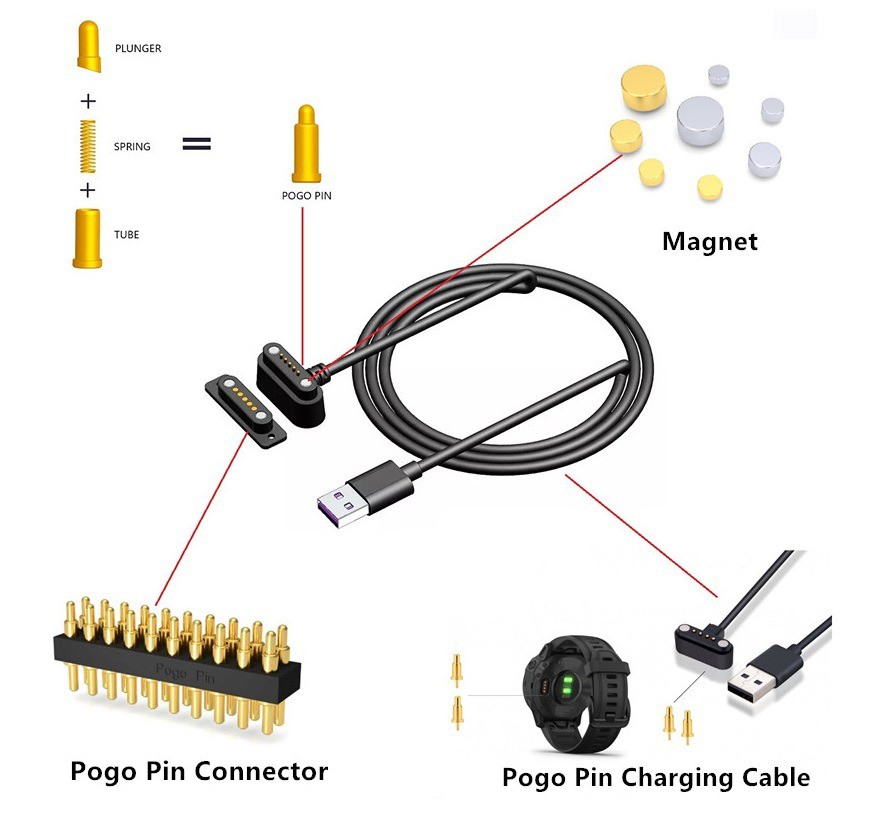

Pogo Pin ідеально підходить для багатьох додатків, таких як док-станція, підключення між платами або заряджання. Ось чому.
Пружинні роз’єми або так звані шпильки Pogo стають все більш популярними, оскільки такі відомі компанії, як Apple і Microsoft, використовують їх у своїх споживчих товарах.
Штифти Pogo поєднують у собі декілька переваг, які відрізняють їх від більшості інших типів роз’ємів.
У сьогоднішній статті ми обговоримо ці переваги та докладніше розглянемо, як ці переваги можна використовувати у вашому дизайні.
Коротка історія пого шпильок
Перш ніж ми перейдемо безпосередньо до 7 причин, почнемо з короткої історії шпильок. Тип роз’єму існує приблизно 50 років. Інженери старшої гвардії пам'ятають, що ці шпильки мали не найкращу репутацію. Вони часто були нестабільними, мали низький струм і були дуже чутливими до будь-якого виду вібрації, що не дозволяло їм використовуватися для багатьох застосувань, які передбачають передачу даних. З появою індустрії тестування напівпровідників пружинні тестові штифти значно покращилися. Технологічний прогрес, який був необхідний для зменшення їх розміру до рівня, який зробив би їх придатними для дрібних кроків, необхідних під час процедур тестування IC, перенесено на споживчі роз’єми Pogo Pin.
Отже, чому шпильки Pogo такі популярні сьогодні і що робить їх ідеальними для багатьох застосувань? Ось причини:
1. Давайте поговоримо про вартість PIN-коду Pogo
Більшість з'єднувачів виготовляються за допомогою процесу штампування. Цей процес по суті займає тонкий шматок металу, який формується шляхом штампування металу в потрібній формі за допомогою форми.
Перегляньте цей невеликий відеоролик, який пояснює процес.
На відміну від цього, пого-шпильки виготовляються за допомогою процесу точіння. У цьому процесі використовується круглий шматок металу, який обертається дуже швидко. Тоді гострий край дряпає непотрібні частини металевого блоку.
Основною відмінністю між обома процесами є вартість виготовлення форми. Виготовлення форми може коштувати до 5000 доларів США. Це означає, що вартість цієї форми має бути включена в розрахунок, що може бути суттєвим фактором ціни. Подивіться на цей зразок розрахунку:
Особливо для малої кількості нестандартних роз’ємів Pogo Pins є більш ефективною альтернативою. У наведеному вище прикладі ціна зросла більш ніж на 80 відсотків.
2. Найкращий роз’єм для найкращої взаємодії з користувачем

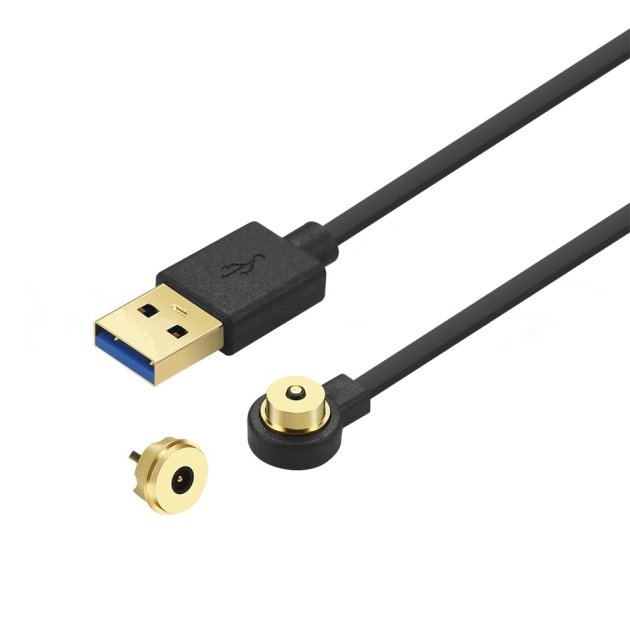

Пружинні роз'єми зручні. Я впевнений, що кожен має власну законну думку про продукти Apple, але коли я вперше використав зарядний кабель Magsafe на ноутбуці свого друга в 2008 році, я був справді збентежений. Це геніально. Просто закріпіть його, автоматичне вирівнювання, простий у використанні. Ось як працює техніка. Внесення невеликих змін у відомі продукти, які дають користувачам цей вау-ефект і роблять їх лояльними клієнтами бренду.
Штифтові роз’єми Pogo часто покращують цей досвід користувача. Особливо, коли це робиться таким чином, що вони автоматично вирівнюються з пристроєм.
3. Правильний роз'єм для невеликого простору
Більшість роз’ємів або великі та стабільні, або маленькі та крихкі. Pogo Pins поєднують обидві переваги в одному продукті. Вони можуть бути надзвичайно малими, витримуючи до 1 мільйона стиснень. Це пов’язано з особливою конструкцією пружини, яка зберігає свій розмір і стабільність. Штампована плоска пружина збільшує напругу на куті вигину, тоді як спіральна пружина має рівномірний розподіл сили під час стиснення. Це дозволяє створювати невеликі конструкції.
4. Чому Pogo Pins є найміцнішим типом конектора

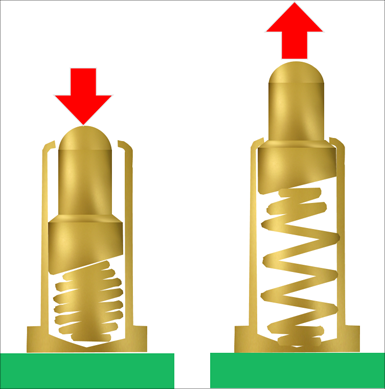

Пружинні конектори надзвичайно міцні. На відміну від будь-якого іншого типу роз’єму, контакти Pogo стиснуті вертикально. Це однонаправлене стиснення всіх частин значно зменшує знос кожної частини. Справа в тому, що при вставленні роз'єму дві металеві пластини дряпаються одна об одну. Це призведе до погіршення зовнішнього покриття з часом і зменшить пропускну здатність по струму. Цей ефект сильніший, коли користувач вставляє роз’єм з більшою силою. Однак цього не може статися з пого-штифтами, оскільки єдиними елементами тертя є взаємодія між плунжером і стовбуром. Це тертя створюється внутрішньою силою пружини, яка обмежена та визначена інженером.
5. Роз'єм з високим допуском
Жоден інший тип роз’єму не має такого великого ходу, як у роз’ємів Pogo Pin. Це дає інженерам і користувачам величезну свободу під час використання роз’єму.
Невеликі виробничі похибки можна компенсувати робочим ходом. Роз’єми, що використовуються всередині телефону, де маленькі плоскі пружинні роз’єми, які торкаються контактів датчика відбитків пальців, встановленого на задній панелі телефону. У теплих умовах пластик задньої кришки розширювався і відривав контактні площадки від роз'ємів. Цього можна було б уникнути, використовуючи з’єднувач з більшим ходом, який забезпечує більшу толерантність до таких деформацій матеріалу.
6. Просте монтажне підключення
Одним з головних міркувань при проектуванні пристрою є збірка. Підключення вручну коштує дорого та потребує багато роботи. Завдяки роз’єму «плата-плата», який використовує штифти Pogo, ручне вирівнювання не потрібне. При цьому деталі можна швидко зібрати
мають велику гнучкість щодо порядку складання. Це робить пого-шпильки все більш популярним вибором. За допомогою штифтів, таких як гвинтовий штифт, інженери можуть навіть поєднувати монтаж і підключення одночасно.
7. Стабільний струм
Останній момент - це надзвичайна стабільність струму. Pogo Pins можуть бути індивідуально оснащені певними пружинними зусиллями та конструкцією. При збільшенні зусилля пружини плунжер більш стійко притискається до стовбура всередині цапфи. Це призводить до кращої провідності. Різні конструкції, такі як кулькова конструкція та конструкція High Current Pogo, також призводять до покращення потоку струму. Ключовим тут є максимізація кількості точок контакту між плунжером і стовбуром, щоб зменшити ймовірність тимчасового від’єднання. Під час від’єднання весь струм може протікати через пружину, що може призвести до плавлення пружини та, зрештою, до поломки штифта.
