7 особливостей використання Pogo Pin
З’єднувачі з пого-пінами (також відомі як Pogo Pin Connectors) поступово стають популярними та використовуються в продуктах великих відомих виробників. Наприклад Apple і Microsoft.
Про походження Pogo Pin
Як 7 причин, згаданих у заголовку, нижче коротко пояснюється походження шпильки Pogo. З’єднувачі зазвичай використовуються більше 50 років. Інженери з більшим стажем спочатку не рекомендували шпильки Pogo. Вони вважали, що використання пого-контактів було нестабільним, малим струмом, чутливим до будь-якої вібрації та непридатним для іншого обладнання для передачі даних.
Оскільки індустрія тестування напівпровідників процвітала в останні роки, продуктивність підпружинених тестових штифтів значно покращилася. У відповідь на розвиток технологій необхідно мінімізувати розмір продукту. Щоб відповідати специфікаціям роз’єму, на з’єднувачі pogo pin застосовуються тестові штифти для напівпровідникового процесу. Пого-штифт, зроблений середнім зондом, майже менше 2 мм, а менше 0.1 мм зустрічається рідко.
Цікаво, чому роз’єми Pogo Pin такі популярні в наші дні?
Чому він застосовний для багатьох програм? Дозвольте мені сказати вам!
1. Порівняно нижча вартість
Більшість з’єднувачів використовують процес штампування, під час якого металевому листу надають відповідної форми за допомогою модулів. Натисніть це відео, щоб дізнатися про процес!

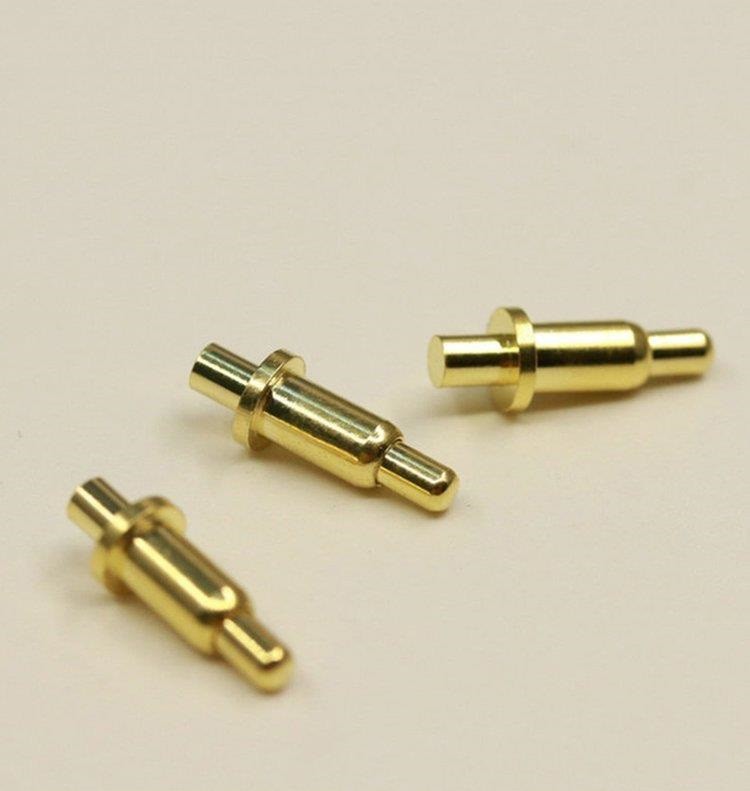

Навпаки, штифти Pogo використовують процес точіння, щоб швидко повернути металеву заготовку без додаткового скребка на кінцях. Різниця між двома процесами полягає у вартості виготовлення модулів. Модулі можуть коштувати до $5,000, і вони, звичайно, включені у вартість і є одним із факторів, які впливають на ціну продукту. Вартість розраховується наступним чином:
Ціна з’єднувача плюс вартість/кількість модуля=кінцева ціна за одиницю з’єднувача
0.4USD плюс 3500USD/10.000=0.75USD
Особливо для невеликої кількості роз’ємів, які потрібно налаштувати, пружинні роз’єми є найефективнішою альтернативою. У наведеному прикладі спред може збільшитися до 80 відсотків.
2. Покращте взаємодію з користувачем
Пружинні роз’єми дуже зручні, і ми майже впевнені, що в продуктах Apple це так. Коли я вперше використав магнітний зарядний пристрій планшета Apple, я був дуже збентежений. Поки він знаходиться поруч із ноутбуком, зарядний пристрій буде підключено безпосередньо до комп’ютера, що дуже зручно у використанні та має розумну конструкцію.
Якщо ці продукти трохи вдосконалити, вони можуть дати вражаючі результати для споживачів і залучити більше лояльних до бренду клієнтів. Піни Pogo покращують взаємодію з клієнтами, зокрема завдяки автоматизованому та послідовному використанню.
3. Більш підходить для використання в невеликих розмірах

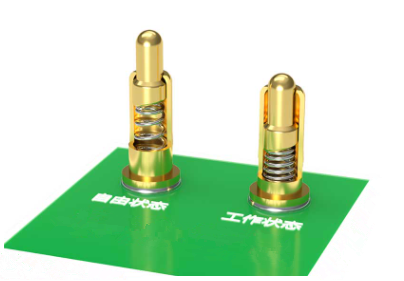

Більшість роз’ємів стабільні, але відносно громіздкі, інакше вони маленькі, але їх легко пошкодити. Однак пружинний з’єднувач поєднує в собі дві вищезазначені переваги та надзвичайно малий розмір, але він може витримати 1,000,000 разів використання. Коли спіральна пружина рівномірно стиснута, пружина збільшує тиск на згин. Завдяки спеціальній конструкції внутрішньої пружини він може зберігати невеликі переваги розміру та стабільності.
4. Варіант з найбільшим терміном служби
З’єднувачі, які мають пого-штифти, надзвичайно міцні. На відміну від інших з’єднувачів, коли штифти Pogo натискаються вертикально, усі компоненти можуть зменшити певний рівень зносу кожного компонента під час процесу натискання. Проблема полягає в тому, що під час вставлення роз’єму з обох боків з’являться подряпини, які зруйнують покриття поверхні, зменшать пропускну здатність по струму та серйозно вплинуть на більшу силу, необхідну для використання роз’єму. Однак, коли компоненти шпильки пого стираються, не перехресно впливаючи на стрижень голки та голкову трубку, інженер обмежить і вкаже внутрішню силу тертя.
5. Толерантність високої толерантності
Роз’єм Pogo Pin забезпечує більший простір для переміщення, ніж внутрішня структура загального роз’єму, і надає інженерам і користувачам високий ступінь свободи під час використання роз’єму, а виробнича помилка не спричинить надто багато проблем. Наприклад, у випадку партнерства LG зі смартфоном G6 виникла проблема з несправним датчиком відбитків пальців на задній панелі телефону. Коли користувач торкається датчика відбитків пальців, невеликий плоский пружинний роз’єм всередині мобільного телефону повертатиметься до системи мобільного телефону. У теплих регіонах пластикова задня оболонка розширюється, щоб відокремити з’єднання від роз’єму. Використовуйте шпильки Pogo, щоб уникнути з’єднання. Надмірний хід, створений пристроєм під час використання, що призводить до пошкодження.
6. Легко зібрати

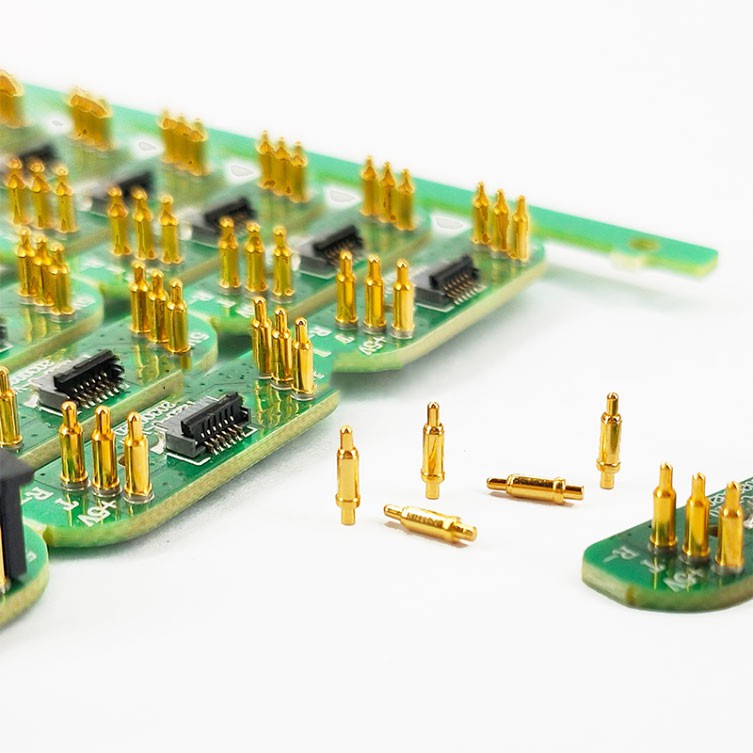

Спосіб збирання інженерами є головним фактором при проектуванні. Виробництво загальних з’єднувачів потребує додаткових процесів і дорогих витрат, тоді як використання контактів Pogo для з’єднань між платами не потребує спеціальної обробки.
У процесі складання з високою гнучкістю компоненти можна зібрати швидко, тому шпильки Pogo є найкращим вибором. Ми також пропонуємо штифти Pogo з функцією гвинта, що дозволяє інженерам поєднувати функції встановлення та підключення.
7. Забезпечте постійний струм

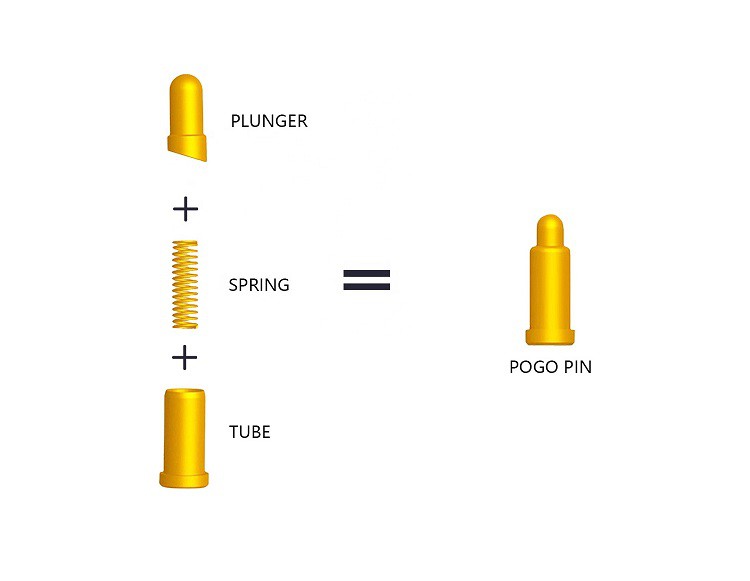

Нарешті, пого-пін забезпечує неймовірно стабільний струм і може бути самостійно зібраний за допомогою спеціальної сили пружини та конструкції. Коли сила пружності збільшується, екструзія стрижня голки всередині трубки голки буде більш стабільною та матиме кращу електропровідність.
Конструкція сильнострумового штифта Pogo може зробити струм більш стабільним. Якщо станеться короткочасне переривання, потік струму через пружину спалить пружину і зрештою призведе до виходу голки з ладу. Таким чином, завдяки збільшенню кількості точок контакту між стрижнем голки та трубкою голки ймовірність миттєвого переривання зменшується.
