2-контактний роз'єм Pogo Pin
Опис продукції
Усі наші продукти відповідають вимогам RoHS і не містять галогенів. Виходячи з розміру вашого простору, обробки покриття, розміру імпедансу, вимог до терміну служби, розміру корпусу тощо, ви можете ввести нашу бібліотеку продуктів нижче, щоб отримати різні варіанти.
Тепер ми надаємо серію продуктів для з’єднувачів pogo pin. У галузі роз’ємів pogo pin є спеціальною технологією з’єднання. За останні кілька років ця надійна технологія була прийнята деякими відомими виробниками світового рівня та успішно використовується в їхніх понад 100 електронних продуктах, таких як батареї мобільних телефонів, антени, системи позиціонування GPS, ноутбуки, відеоігри обладнання, вуличне освітлення, слухові апарати, радіоприймачі тощо.
В даний час, з розвитком ринку та модернізацією технології продукції, все більше і більше споживачів не тільки обмежуються багатофункціональними продуктами, але й прагнуть до модного зовнішнього вигляду, маленької та худої зовнішності. Але виробництво та проектування такого продукту є величезним викликом для всіх розробників електронних продуктів. Через простір дизайну та стандартну специфікацію роз’єму інженерам важко вибрати правильний вибір для його завершення. Виходячи з цього, наші інженери-дослідники використовують унікальні переваги датчика Pogo Pin, щоб створити концепцію та знайти способи допомогти цим інженерам вирішити проблему внутрішнього зв’язку продукту. Крім того, штифти Pogo мають очевидні переваги у використанні структурного простору, вартості складання, терміну служби, циклі вибірки, вартості тощо.

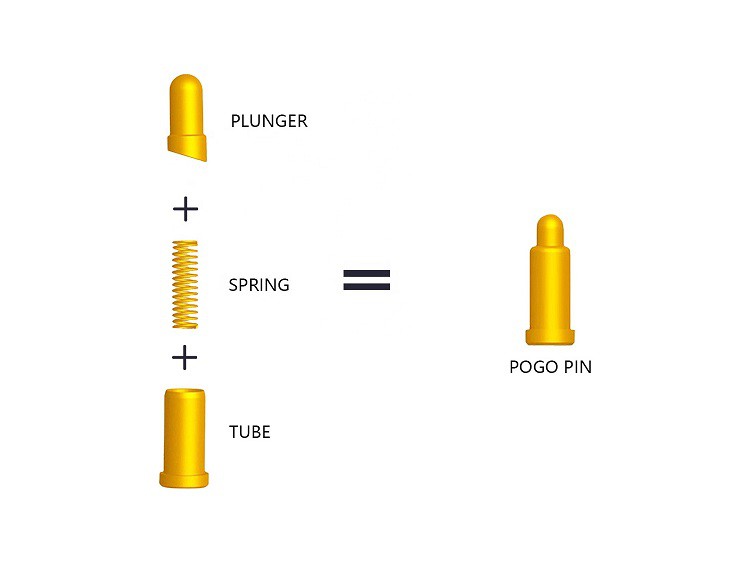

З’єднувач складається з 3 частин: стрижня голки, пружини та трубки (пластиковий ковпачок може бути необов’язковим для захисту вала голки відповідно до вимог замовника до встановлення).
Параметри продукції
| Матеріали та покриття для шпильок Spring Pogo | |||
| поршень | матеріал | BeCu | Найбільш використовуваний матеріал для пружинних зондів з пого-пінами для напівпровідників. |
| матеріал | Pd сплав | Ефективний для запобігання міграції припою. Обшивка не потрібна. | |
| Покриття | Au сплав | Твердість вища, ніж покриття Au (золото), і ефективна для запобігання міграції припою. | |
| Покриття | Au (золото) | Хороша електропровідність. | |
| Бочка | матеріал | Мідь | Латунь, фосфориста бронза, нейзильбер, BeCu |
| матеріал | сплав | Стовбур розроблений власноруч. Зовнішній діаметр доступний від {{0}}.11 до 0,42 мм | |
| Покриття | Au (золото) | Хороша електропровідність. | |
| Весна | ― | Пружинний сталевий дріт (SWP)（Музичний дріт） | Робоча температура: -45~125 градусів |
| ― | Дріт з нержавіючої сталі (SUS) | Робоча температура: -45~140 градусів | |
| ― | Дріт з нержавіючої сталі для високих температур | Робоча температура: -45~200 градусів, розроблено ZZTKJ. | |
| Умови використання | |||
| Гарантія | Стан інсульту | Екологічні умови | Стан струму та напруги |
| ・12 місяців (за таких умов) | ・Зонд слід рухати вертикально в тому ж напрямку, що й вісь стовбура. | Загальні умови | ・Струм і напругу слід друкувати лише в нерухомому положенні з рекомендованим ходом. |
| ・Довжина ходу не повинна перевищувати рекомендований хід. | ・Температура 20-30 градусів, вологість нижче 30 відсотків | ||
| ・Без пилу, без корозійного газу, без забруднення | |||
| ・Температура самого датчика має бути 10-40 градусів | |||
Зображення продукту
Що стосується дизайну голкової трубки, щоб відповідати вашим структурним просторам і функціональним вимогам продукту, а також гарантувати термін служби, ми подаємо наш каталог продукції для вашого вибору. На кінці голчастої трубки маємо фланцеву конструкцію для забезпечення зручності фіксації виробу на друкованій платі та глибини пайки. Крім того, ми також пропонуємо чотирикутні та зігнуті на 90 градусів шпильки для підключення акумулятора.
Наша фабрика
майстерня
майстерня
майстерня
майстерня
