TWS Bluetooth-антена для навушників
Головна причина, чому навушники Bluetooth настільки популярні, полягає в тому, що вони бездротові та позбавляються від пут дротових кабелів навушників. Bluetooth-гарнітура передає сигнали через радіохвилі, тому конструкція антени є дуже важливою. У цій статті коротко представлено поширені типи антен, які використовуються в портативних цифрових пристроях.
1. Плата антени.
Антена на друкованій платі — це антена, яка безпосередньо складається з мідної фольги на друкованій платі, яка має такі переваги, як низька вартість, висока стабільність партії та відсутність налагодження під час виробництва. Недоліком є те, що він підходить лише для однієї частотної смуги, а оскільки він складається з мідної фольги PCB, положення антени є відносно обмеженим. Крім того, антена на друкованій платі, як правило, вимагає великого простору, і розмір самої антени також великий. PCB-антени широко використовуються в ноутбуках, телевізійних приставках тощо. PCB-антени в Bluetooth-гарнітурах показано на наступному малюнку:

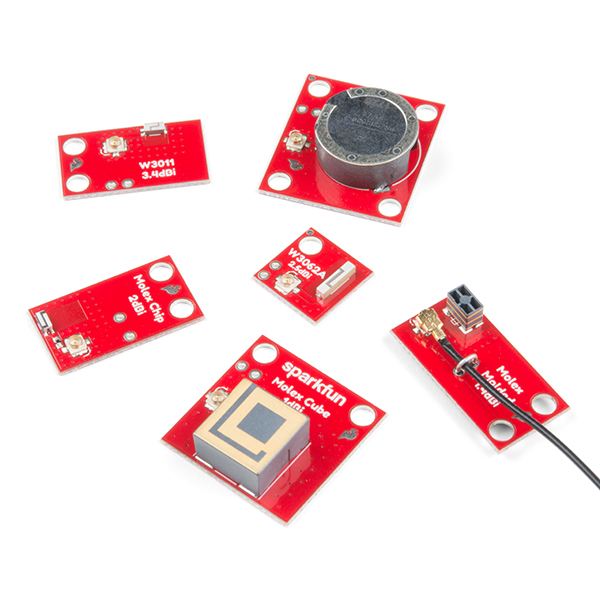

2. Керамічна антена.
Керамічна антена – це мініатюрна антена, яка підходить для пристроїв Bluetooth. Він займає невеликий простір і має хорошу продуктивність. Він має вузьку смугу пропускання, і важко досягти кількох діапазонів частот. Це може ефективно покращити інтеграцію материнської плати та зменшити обмеження антени на ID.; Дизайн потрібно імпортувати на початку визначення дошки. Керамічні антени діляться на блочні керамічні антени і багатошарові керамічні антени:
Блок антени: Весь керамічний корпус спікається при високій температурі, а потім металева частина антени друкується на поверхні керамічного блоку.
Багатошарова антена: під час випалу використовується метод низькотемпературного спільного спалювання, тобто багатошарова кераміка укладається та вирівнюється, а потім спікається при високій температурі, тому металевий провідник антени можна надрукувати на кожному шарі керамічного діелектрика. відповідно до вимог дизайну, щоб він міг ефективно зменшити розмір антени та досягти мети приховування антени.
Оскільки діелектрична проникність самої кераміки вища, ніж у плати друкованої плати, використання керамічної антени може ефективно зменшити розмір антени, забезпечуючи при цьому продуктивність антени. Недоліком керамічних антен є те, що вони мають проблеми з консистенцією, вони великі, а також обмежені при розміщенні. Керамічні антени найчастіше використовуються в продуктах IoT, таких як антени GPS і антени Bluetooth.

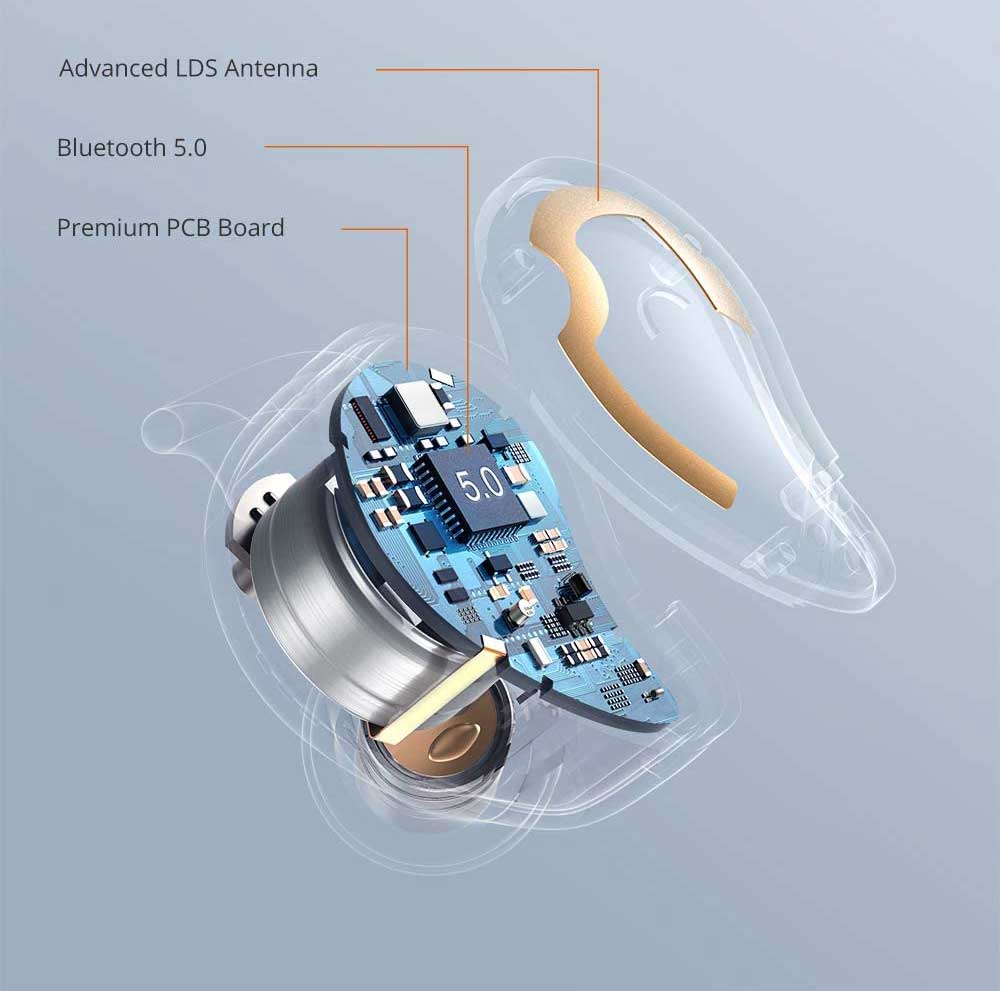

3. Антена LDS.
Антенна технологія LDS — це технологія прямого лазерного структурування, яка використовує комп’ютер для керування рухом лазера відповідно до траєкторії провідної діаграми та проектує лазер на формований тривимірний пластиковий пристрій. Протягом кількох секунд схема схеми активується. Його принцип подібний до антени на друкованій платі, відмінність полягає в тому, що LDS використовує форму антени для проектування лазера на пластиковий корпус, а гальванічне покриття для формування металевої антени протягом кількох секунд. Найбільшим недоліком антени LDS є висока вартість і складний процес. Найбільшою перевагою є те, що антену можна розташувати безпосередньо на задній частині корпусу, завдяки чому просвіт антени є великим, а ефективність антени — високою. В даний час він широко використовується в смартфонах високого класу, розумних годинниках / браслетах і гарнітурах Bluetooth.
