Метод аналізу та вдосконалення несправності з’єднання роз’єму

Sep 22, 2022

З’єднувачі використовуються дуже часто, і всі з ними знайомі. Однак під час використання роз’єму може виникнути проблема збою з’єднання. У цій статті редактор познайомить з причинами збою підключення коннектора. Крім того, у цій статті розглядатимуться міркування щодо тестування роз’єму між платами.

连接器测试

1. Обговорення причини несправності з’єднання роз’єму

Порівняно із зовнішнім провідником, внутрішній провід роз’єму менший за розміром, а внутрішній провід із поганою міцністю, швидше за все, спричинить поганий контакт і призведе до поломки роз’єму.

Більшість внутрішніх провідників роз’єму використовують методи пружного з’єднання, такі як еластичне з’єднання пружинного кігтя, еластичне з’єднання типу гнізда, еластичне з’єднання сильфонного типу тощо. Серед них прорізна еластична з’єднувальна структура домкрата проста, вартість обробки низька, збірка зручніша, а діапазон застосування найширший.

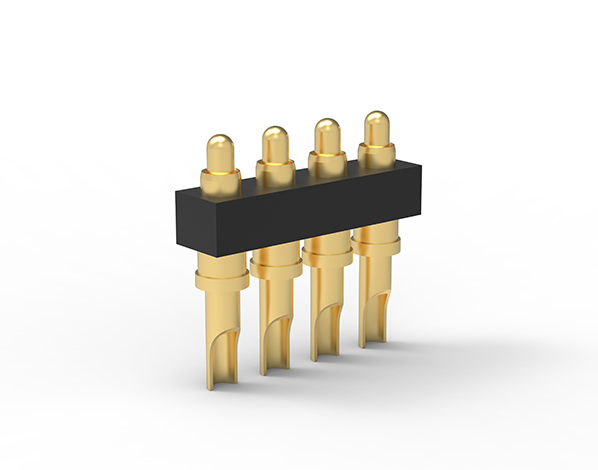

1659083989892

1. Внутрішній провідник не закріплений міцно

Для потреб складання в структурі багатьох радіочастотних коаксіальних роз’ємів (наприклад, N-типу, 3,5 мм) внутрішній провідник розділений на дві частини на діелектричній опорі, а потім з’єднаний гвинтами. Однак через малий діаметр внутрішнього провідника, якщо на різьбове з’єднання не нанести клей для його фіксації під час складання, міцність з’єднання внутрішнього провідника буде дуже низькою, особливо для деяких невеликих радіочастотних коаксіальних роз’ємів. Таким чином, коли з’єднувач багато разів підключається та від’єднується, під довгостроковою дією кручення та натягу нитка внутрішнього провідника може послабитися та відпасти, що призведе до порушення з’єднання.

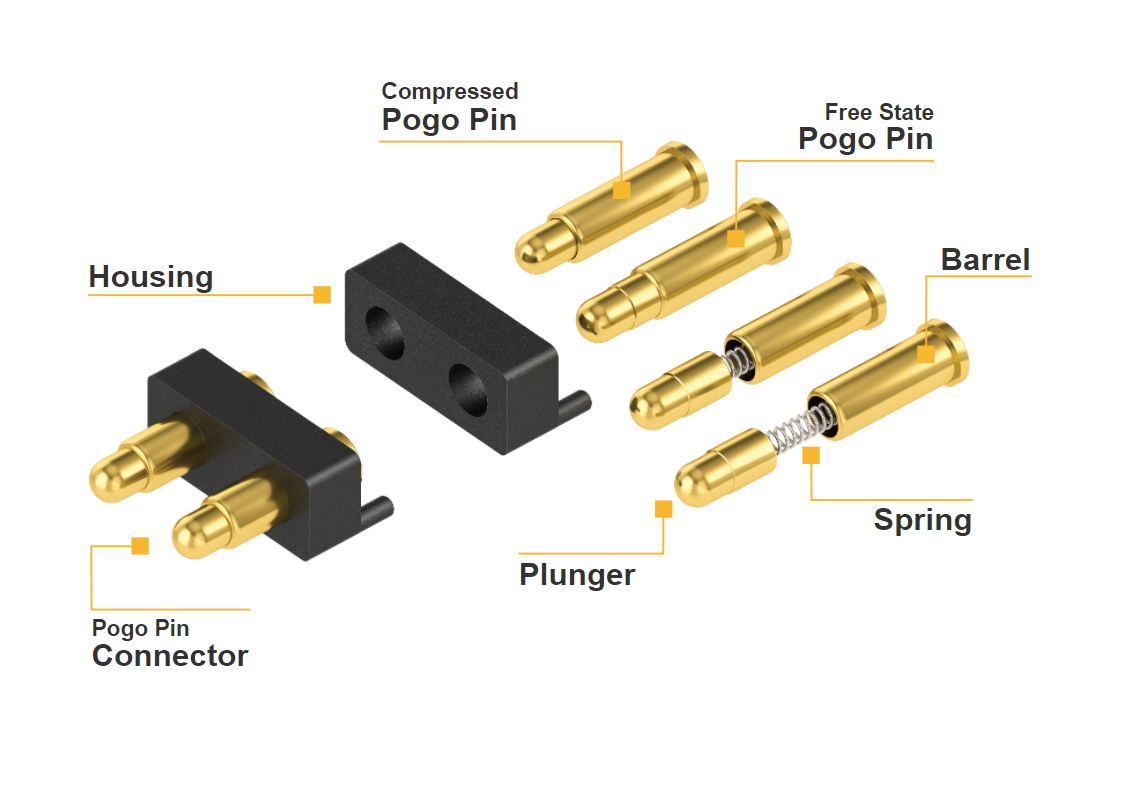

1639189775(1)

Однією з часто використовуваних конструкцій коаксіальних радіочастотних з’єднувачів є те, що внутрішній провідник, діелектрична опора та зовнішній провідник фіксуються разом за допомогою клею. Якщо кількість клею, застосованого в цій конструкції, недостатня або міцність з’єднання клею недостатня під час складання, склеєна частина може зламатися через зусилля під час використання, що спричинить обертання або переміщення внутрішнього провідника в осьовому напрямку, і внутрішні провідники Неможливо створити хороший електричний контакт і з’єднання не вдається.

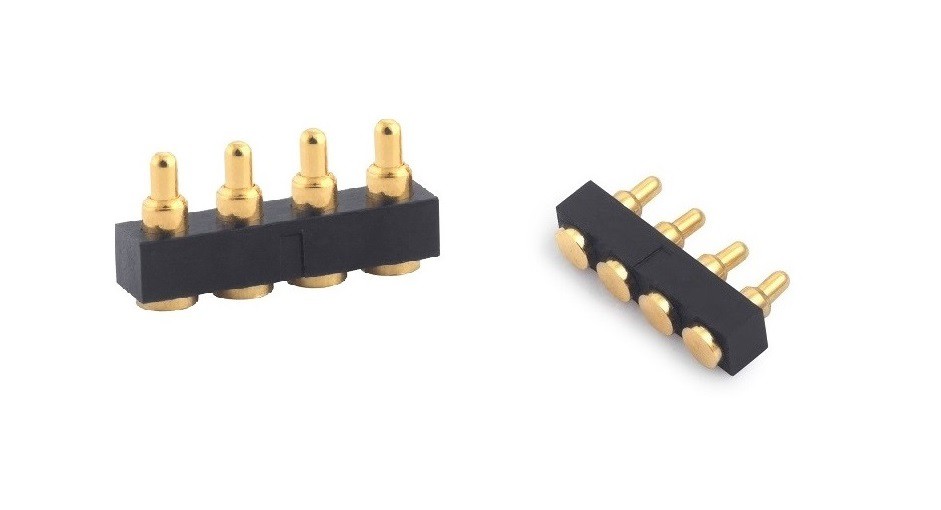

Pogo Pin 4Ppins

Метод удосконалення: коли коаксіальний з’єднувач зібрано, на різьбове з’єднання можна нанести відповідну кількість електропровідного клею або фіксатора різьби, щоб підвищити надійність різьбового з’єднання. Слід вибирати клеї з більш високою міцністю зчеплення, а при склеюванні клей повинен заповнювати весь проклеєний отвір; накатка на приклеєній частині внутрішнього провідника збільшує площу контакту між внутрішнім провідником і адгезивом, щоб запобігти обертанню внутрішнього провідника; відрегулюйте внутрішній провідник належним чином. Радіальні розміри та допуски провідника, зовнішнього провідника та діелектричної опори роблять посадку між внутрішнім провідником та діелектричною опорою, між діелектричною опорою та зовнішнім провідником, а також можуть зробити посадку з перешкодами три прилягають один до одного міцніше.

Right angle spring contact pogo pin connector

2. Неправильний розмір гнізда або штиря внутрішнього провідника

Якщо діаметр отвору внутрішнього провідника гнізда менший за вказаний розмір, коли штифт внутрішнього провідника штифта входить у гніздо, гніздо буде надмірно розширено, величина деформації перевищить його діапазон пружної деформації, пластик відбудеться деформація, і провідник в гнізді пошкодиться; Навпаки, якщо діаметр штифта замалий, коли штифт і гніздо збігаються, зазор між штифтом і стінкою гнізда занадто великий, два внутрішні провідники роз’єму не можуть мати тісний контакт , контактний опір стає великим, і показники електричних характеристик роз’єму також будуть поганими.

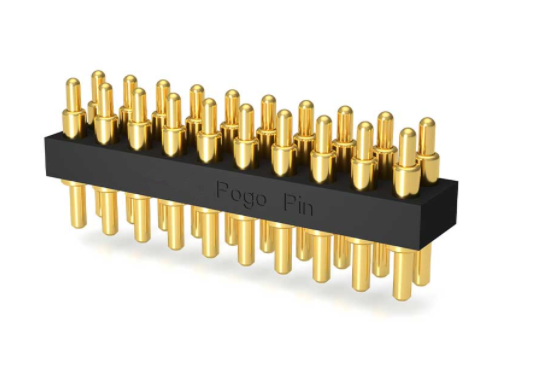

Smart Device Charge Pogo Pin Connector

Метод удосконалення: якщо відповідність гнізда та штифта є доцільною, ми можемо використовувати для вимірювання силу вставлення та силу утримання штиря стандартного калібру та провідника в гнізді. Для роз’ємів N-типу сила вставлення, коли діаметр Φ1,6760 плюс 0.005 штифт стандартного калібру відповідає роз’єму, має бути менше або дорівнювати 9Н, а утримуюча сила, коли діаметр Φ1.6000-0.005 штифт стандартного калібру та внутрішній провідник гнізда збігаються Більше або дорівнює 0,56 Н.

Тому ми можемо використовувати силу введення та силу утримання як стандарти перевірки. Шляхом регулювання розміру та допуску гнізда та штифта, а також процесу обробки старіння провідника в гнізді можна регулювати силу введення та силу утримання між штифтом та гніздом. у відповідному діапазоні.

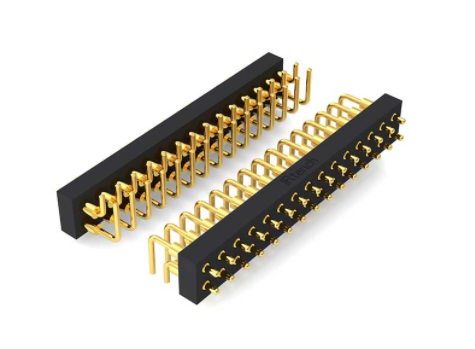

Right angle pogo pin connector
