Способи встановлення роз’ємів Pogo Pin
Якщо ви плануєте застосувати пружинні з’єднувачі до свого пристрою, вам, мабуть, цікаво, який метод встановлення є більш придатним для використання пого-контактних роз’ємів. У цій статті ви дізнаєтеся про відмінності між усіма варіантами, проаналізуєте переваги та недоліки та висловите свою думку щодо найбільш підходящого.
Якщо у вас є конкретні запитання, зв’яжіться з нами напряму, і наші професійні інженери нададуть вам найкращу пораду. Наші інженери запропонують дизайн, який найкраще відповідає вашим ціновим вимогам відповідно до ваших специфікацій і потреб.
Як встановити роз'єм пайкою?

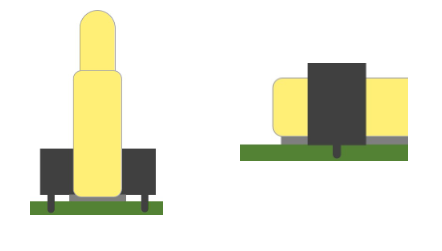

1. Перший і найпростіший спосіб - за допомогою паяльної пасти закріпити роз'єм на жерстяній пластині. Хоча це найпростіший спосіб, ми зазвичай не рекомендуємо його.
Взагалі кажучи, цей метод менш стабільний, і зонд відірветься від жерстяної пластини через вібрацію та тиск.

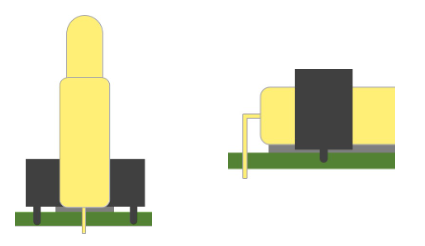

2. Він частіше використовується для кріплення великих компонентів до друкованої плати шляхом вставлення пого-штифта в хвіст, який кріпиться до друкованої плати за хвіст.
Таким чином, одна голка матиме додаткову опорну точку та буде більш стабільною.

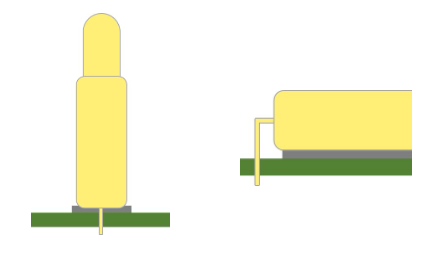

3. Метод полягає в тому, щоб використовувати гумовий сердечник зі штативом, спочатку безпечно встановити його на друкованій платі, а потім встановити шпильки Pogo на жерстяну пластину за допомогою паяльної пасти або тиску.
Цей метод підходить для більшості ситуацій і має певний ступінь стабільності, але рекомендується враховувати питання вартості.
4. Комбінуючи другий і третій способи, спочатку закріпіть гумовий сердечник на друкованій платі, а потім приєднайте роз’єм Pogo Pin до хвоста та зафіксуйте його на платі.
Це дуже безпечний спосіб встановлення роз’єму, який робить роз’єм більш стабільним і міцним. Якщо у вас необмежена вартість, я рекомендую цей метод встановлення.
