Процес виробництва конектора Pogo Pin
Матеріал голки/трубки:
Основна функція з’єднувача полягає в тому, що кількість провідності сигналу, замикання та від’єднання є великою, тому також необхідні провідність і еластичність (межа текучості) матеріалу.
1-1: латунь (BRASS): мідно-цинковий сплав, його провідність хороша, провідність становить близько 26 відсотків ~ 29 відсотків (IACS), відповідно до частки міді можна розділити на C2680 (JIS) і C3604 , C3601 (потрібна термообробка)
1-2: Фосфорна бронза (PHOSPHOR BRONZE): сплав міді та олова, його провідність гірша, ніж у латуні, провідність становить приблизно 13 відсотків. Але його еластичність і гнучкість хороші
Він підходить для труб із процесом волочіння, і його класифікацію можна розділити на C5440, C5191 та C5210 відповідно до вмісту олова. Чим вищий вміст олова, тим гірша провідність і краща еластичність.
1-3: термічно оброблені мідні сплави: наприклад, берилієва мідь (БЕРИЛІЄВИЙ СПЛАВ) має хорошу електропровідність і еластичність, але її ціна висока.
Матеріали, використані для корпусу та кришки:

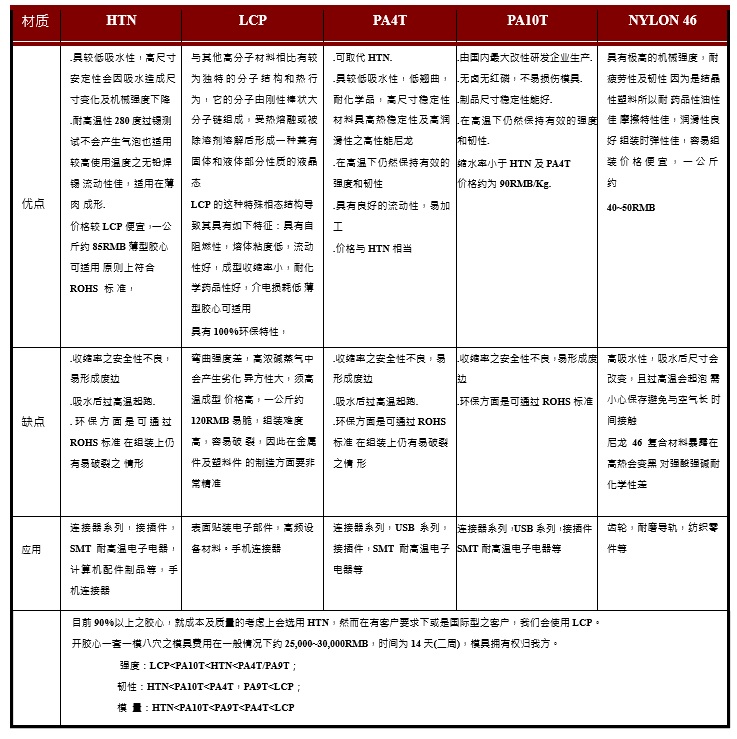

Забезпечте основну конструкцію та ізоляцію роз’єму та розмістіть PIN-код Pogo всередині нього. Використані матеріали: Розмір, форма та використання з’єднувачів дуже різні, тому використовувані інженерні пластики також різноманітні. Під час проектування з’єднувачів слід враховувати термостійкість, текучість, механічну міцність, електричні характеристики, вимоги щодо захисту навколишнього середовища та вартість як фактори для вибору відповідних інженерних пластмас. Зазвичай використовувані інженерні пластики: LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC тощо.
Оскільки сам LCP має вогнезахисні властивості, він може досягати рівня UL94 V-0 без додавання антипірену, тож LCP може швидко відповідати вимогам RoHS і безгалогенним вмістом. HTN, PA4T і PA9T є нейлоновими матеріалами, тому для досягнення UL94 V-класу необхідно додати вогнезахисні речовини 0, виробники HTN, PA4T і PA10T заявляють, що матеріали відповідних марок не містять галогенів. антипірени.
