Роз'єм pogopin - це революція в технології

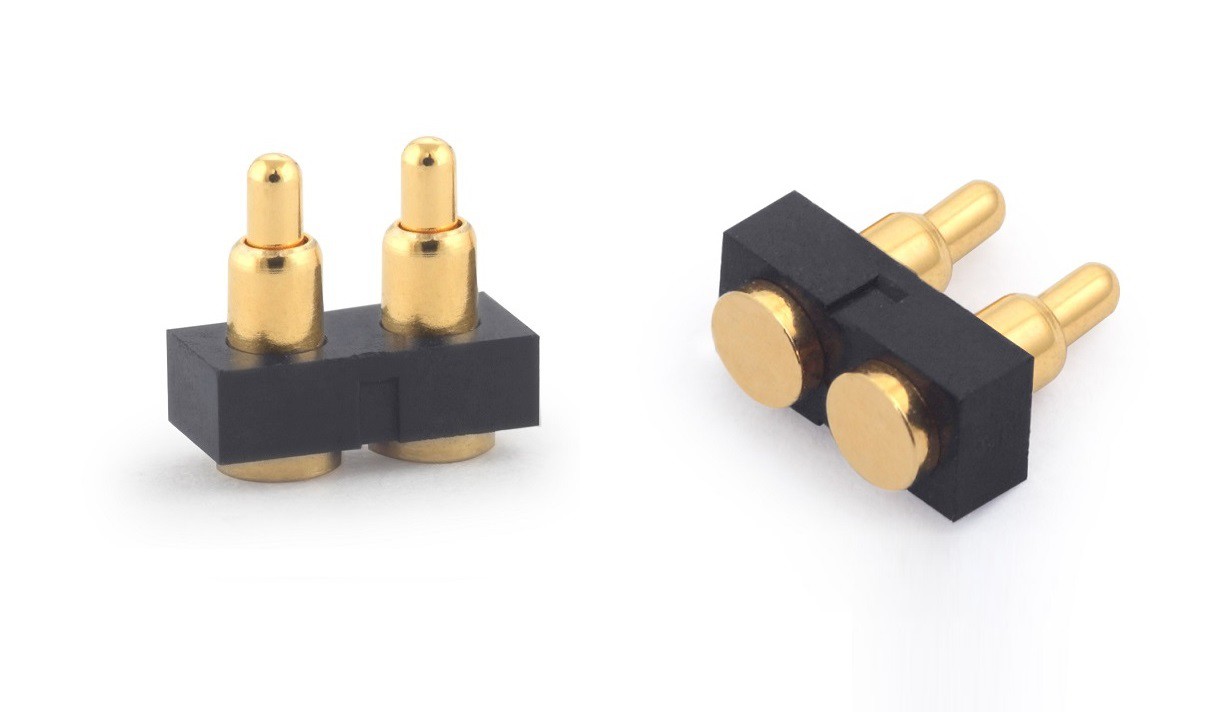

Революція в технології роз'ємів pogopin pogopin, оскільки аналогові схеми поступаються місцем цифровим схемам, а електронні пристрої переходять від дротового з'єднання до бездротового, дизайн всього пристрою також розвивається від настільного до портативного. Оскільки конструкції рухаються до портативності, довговічність системи стає надзвичайно важливою.
Інженери-конструктори розпочали проектування та конструювання попередньо перевірених модулів, які потім складаються або з’єднуються як основний метод будівництва. Для цього потрібні нанорозмірні пристрої взаємозв’язку. Виробники медичної та навіть військової/аерокосмічної промисловості просувають системи в цьому модульному напрямку, щоб задовольнити зменшення розміру, ваги та струму, необхідних для складних сигналів. Щоб задовольнити ці проблеми, нові конструкції роз’ємів повинні вміщувати поєднання підвищеної електричної продуктивності та довговічності, одночасно зменшуючи розмір і вагу систем, що з’єднуються.
Перевага в розмірі та вазі
Покращена механічна обробка, устаткування для формування та матеріали дозволили подальше зменшення розміру з’єднувача в конструкції. Хоча розмір і вага обох відповідають стандарту MIL-PRF-83513, 21-позиційний нано-мініатюрний роз’єм важить лише 0,4 г порівняно з еквівалентним мініатюрним D-подібним роз’ємом вагою 2,60 г. Крім того, 37-позиційні мініатюрні D-подібні роз’єми потребують в 4 рази більше місця, ніж 37-позиційні роз’єми для кріплення плати або друковані роз’єми.
Дизайн і вибір матеріалу є ключем до успішного зменшення розміру. В основі конструкції – еластичні шпильки. Для створення високої контактної міцності, низького контактного опору та підтримки продуктивності протягом тисяч циклів з’єднання потрібен берилій-мідний матеріал зі спеціальними властивостями відпалу на розтяг. Основні характеристики товщини, довжини та форми берилієвої міді забезпечують тривалий термін служби та довгострокову роботу мікромініатюрних контактів роз’ємів.
Ізоляційна оболонка в основному являє собою рідкокристалічний полімер, відлитий під тиском, а деякі старіші конструкції використовують поліфеніленсульфід. Коли 0,025" крок призводить до лише 10~11 міл ізолятора між контактами, цей тип ізоляції все ще має високе утримування та високу електричну діелектричну міцність. Високонадійні корпуси роз’ємів PogoPin можна використовувати для під’єднувальних пристроїв та з низькими вібраціями, виготовленими з ізоляційних матеріалів, але більшість застосувань із високою вібрацією та ударами вимагають металевих корпусів.
Довговічна надійність
Довговічність залежить від правильної конструкції монтажу. Сила і прискорення є ключовими факторами при перевірці міцності роз’ємів PogoPin в жорстких умовах. Завдяки розумним монтажним кронштейнам, роз’єм Nano-PogoPin може витримати понад 10 000Gs вібрації та ударів, наприклад, в умовах пожежі та запуску.
Нано-круглий роз'єм
Мікрокруглі роз’єми (0,050" крок) є великими порівняно з нанокруговими роз’ємами PogoPin. При встановленні штифтами та розетками з 0,025" крок, у тій же круговій зоні, використовуйте в 4 рази більше пристроїв для з’єднання. Більшість нових схем вимагають струму менше 1 А, оскільки цифрова обробка дозволяє використовувати дроти меншого калібру в кабельному вузлі для розміщення нанокруглих роз’ємів. Таким чином, загальна вага та діаметр системи з’єднання значно зменшуються. Додатковою перевагою нанокабелів є підвищена гнучкість, оскільки кабелі меншого діаметру легше прокладати в місцях з обмеженими можливостями.
Існує багато стилів нанокруглих роз’ємів залежно від застосування, нанокруглі з’єднувачі з металевою оболонкою є найбільш міцними, з відмінним розтягуванням і механізмом ручки. Вони мають 360 наконечників для екранованих кабелів і екологічно герметичні для захисту від просочення. Як правило, вони використовуються для підключення дистанційних сповіщувачів, датчиків та приладів до передньої панелі пристрою. Нанокруглі роз’єми формуються або встановлюються у власний інструмент системного інженера'. Такий підхід заощаджує більшу частину простору і дозволяє пристрою або сповіщувачу мати власний повний двигун і механічні роз’єми.
