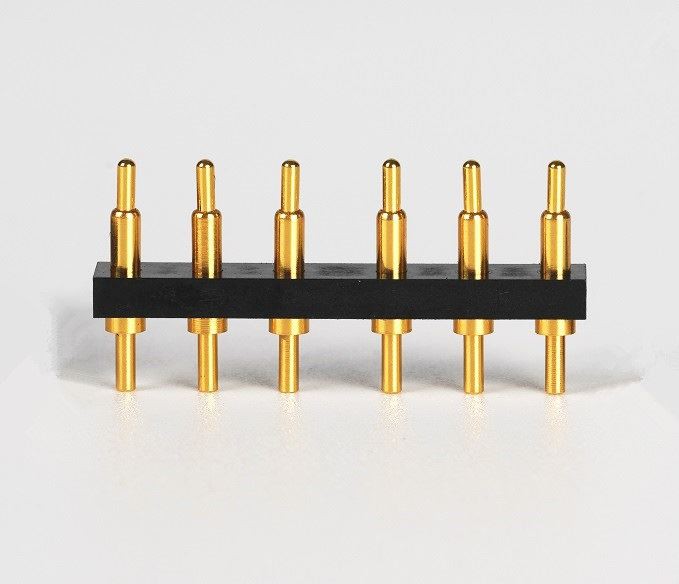

З'єднувачі ще називають конекторами. Також відомий як роз’єми та розетки в Китаї, він зазвичай відноситься до електричних роз’ємів. Це пристрій, який з'єднує два активних пристрої, що пропускають струм або сигнал.
Чоловічий і жіночий кінець можуть передавати інформацію або струм після контакту, також званий роз'ємом.
Переваги конекторів
1. Удосконалити виробничий процес
Роз'єми спрощують процес складання електронних виробів. Це також спрощує процес масового виробництва;
2. Простота в обслуговуванні
Якщо вийшов з ладу електронний компонент, вийшов з ладу компонент можна швидко замінити після встановлення роз’єму;
3. Легко оновити
З розвитком технологій компоненти можна оновлювати, коли встановлюються роз’єми, а старі можна замінити на нові й кращі компоненти;
4. Підвищити гнучкість дизайну
Використання з’єднувачів дає інженерам більшу гнучкість при проектуванні та інтеграції нових продуктів, а також при створенні систем із компонентів.
Основні характеристики роз'ємів
Основні характеристики роз’ємів можна розділити на три категорії: механічні характеристики, електричні характеристики та екологічні характеристики. Іншою важливою механічною властивістю є механічний термін служби з'єднувача. Механічний термін служби насправді є індексом довговічності, який в національному стандарті GB5095 називається механічною роботою. Він приймає одне введення та одне витягування як цикл і визначає, чи може з’єднувач нормально завершити свою функцію з’єднання (наприклад, значення опору контакту) після зазначеного циклу вставки та вилучення.
1. Механічні властивості Сила введення є важливою механічною властивістю з точки зору функції з'єднання. Сила введення поділяється на силу введення та силу витягування (силу витягання також називають силою відриву), і вимоги до них різні. У відповідних стандартах є положення щодо максимальної сили введення та мінімальної сили відриву, що означає, що з точки зору використання, сила введення має бути невеликою (тому конструкція з низькою силою введення LIF і без сили введення ZIF ), а якщо розділювальна сила занадто мала, це вплине на надійність контакту. Зусилля вставки та механічний термін служби з’єднувача пов’язані з структурою контакту (позитивний тиск), якістю покриття (коефіцієнтом тертя ковзання) контактної частини та точністю розмірів (вирівнюванням) розташування контактів.
2. Електричні властивості Основні електричні властивості з'єднувачів включають контактний опір, опір ізоляції та електричну міцність.
①Опір контакту Високоякісні електричні роз'єми повинні мати низький і стабільний контактний опір. Контактний опір роз'ємів коливається від кількох міліом до десятків міліом.
②Опір ізоляції – це показник ефективності ізоляції між контактами електричного роз’єму та між контактами та оболонкою, і його величина коливається від сотень МОм до кількох гігаом.
③ Діелектрична міцність або витримувана напруга, витримка діелектрична напруга, характеризує здатність роз'єму витримувати номінальну випробовувальну напругу між контактами або між контактами та оболонкою.
④Інші електричні властивості. Ослаблення витоку електромагнітних перешкод призначено для оцінки ефекту екранування роз’єму від електромагнітних перешкод, а ослаблення витоку електромагнітних перешкод – для оцінки ефекту екранування роз’єму від електромагнітних перешкод, який зазвичай перевіряється в діапазоні частот 100 Гц ~ 1 ГГц. Для РЧ коаксіальних роз’ємів також існують електричні показники, такі як характеристичний опір, вносимі втрати, коефіцієнт відбиття та коефіцієнт стоячої хвилі напруги (КСВ). У зв’язку з розвитком цифрових технологій для підключення та передачі високошвидкісних цифрових імпульсних сигналів з’явився новий тип роз’єму, а саме високошвидкісний сигнальний роз’єм. Відповідно, з точки зору електричних характеристик, крім характерного імпедансу, з’явилися і деякі нові електричні показники. , наприклад, перехресні перешкоди (перехресні перешкоди), затримка передачі (затримка), затримка в часі (перекос) тощо.
3. Екологічні характеристики Загальні екологічні характеристики включають стійкість до температури, вологості, стійкості до соляного бризку, вібрації та ударів тощо.
①Температурна стійкість На даний момент максимальна робоча температура роз'єму становить 200°C (за винятком кількох високотемпературних спеціальних роз'ємів), а мінімальна температура -65°C. Оскільки струм генерує тепло в точці контакту, коли роз’єм працює, що призводить до підвищення температури, прийнято вважати, що робоча температура повинна дорівнювати сумі температури навколишнього середовища та підвищення температури точки контакту. У деяких специфікаціях чітко вказано максимальне підвищення температури, яке допускає роз’єм при номінальному робочому струмі.
②Проникнення вологостійкості вплине на ізоляційні характеристики з'єднання h та корозії металевих частин. Умови випробування на постійну вологість – відносна вологість 90%~95% (згідно зі специфікаціями продукту, до 98%), температура +40±20℃, а час випробування становить щонайменше 96 годин відповідно до правил виробу. Випробування змінним вологим нагріванням є більш суворим.
③Коли з’єднувач, стійкий до сольових бризок, працює в середовищі, що містить вологу та сіль, шар обробки поверхні його металевих структурних частин і контактних частин може спричинити гальванічну корозію, що впливає на фізичні та електричні властивості з’єднувача. Щоб оцінити здатність електричних роз’ємів витримувати це середовище, вказано випробування сольовим розпиленням. Він полягає в тому, щоб підвісити роз’єм у випробувальну коробку з контрольованою температурою та розпилити розчин хлориду натрію зазначеної концентрації стисненим повітрям, щоб утворити атмосферу соляного туману. Час витримки вказано в специфікації продукту, не менше 48 годин.
④Вібрація та удар Вібрація та ударостійкість є важливими властивостями електричних роз'ємів, особливо в умовах спеціального застосування, таких як авіація та космічний транспорт, залізничний та автомобільний транспорт. важливий показник сексуальності. У відповідних методах випробувань є чіткі положення. Випробування ударним ударом повинно вказувати пікове прискорення, тривалість і форму ударного імпульсу, а також час переривання електричної безперервності.
⑤Інші екологічні властивості Відповідно до вимог використання, інші екологічні властивості електричного роз'єму включають герметичність (витік повітря, тиск рідини), занурення в рідину (здатність протистояти погіршенню специфічних рідин), низький тиск повітря тощо.
