Від «зовнішнього вигляду» до «внутрішнього», комплексно розберіть склад навушників TWS
Навушники TWS є дуже популярним продуктом на сучасному ринку побутової електроніки. Бренди мобільних телефонів, традиційні аудіовиробники та нові бренди навушників TWS постійно випускають нові продукти. З покращенням продуктивності продукту та безперервним збагаченням функцій його визнають все більше споживачів, кількість користувачів швидко популяризується, а ринок продовжує розширюватися.
Швидкий розвиток навушників TWS також призвів до стрімкого зростання продажів у суміжних галузевих ланцюгах, таких як основні мікросхеми керування, мікросхеми керування живленням, мікросхеми приймача бездротової зарядки, батареї зарядного пристрою, батареї для навушників і датчики. Щоб ще більше підвищити конкурентоспроможність на ринку, супутня галузева мережа продуктів постійно модернізується, що сприяло покращенню продуктивності, функціональності та якості навушників TWS і сформувало доброчесне коло для сприяння стабільному та здоровому розвитку навушників TWS. ринку.
I Love Audio Network продовжує приділяти увагу ринку навушників TWS, ділиться останньою ринковою інформацією та новинами про продукти для друзів у режимі реального часу, а також опублікувала майже 300 звітів про демонтаж. І цього разу я хочу скласти повний список частин навушників TWS для всіх на основі розбирання та побачити, скільки деталей потрібно для створення навушників TWS ~
1. Інтерпретація продуктів гарнітури TWS
Навушники TWS — це справжні бездротові стереонавушники, які повністю відмовляються від дротового підключення ззовні та в основному здійснюють бездротову передачу через технологію Bluetooth. Основними функціями є прослуховування пісень, розмова, перегляд відео, ігри тощо, а також він має великий потенціал для створення мультимедійних порталів у майбутньому.
З точки зору форми продукту, найважливішою особливістю навушників TWS є те, що два навушники існують незалежно, без проводу, підключеного до вхідного мобільного пристрою, або дроту між двома навушниками. Він повністю уникає зв’язків із проводами, і його можна носити на обох вухах, забезпечуючи дуже гнучкий і зручний досвід носіння.

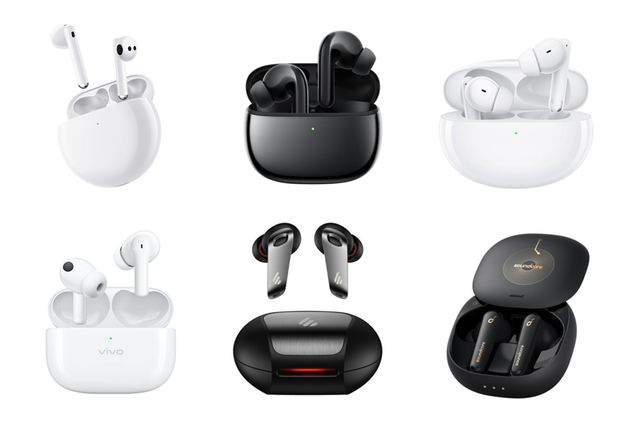

Що стосується дизайну зовнішнього вигляду, основні продукти на ринку наразі мають дві форми: «ручка» та «тип квасолі». У деяких продуктах переважно спортивного ринку використовується більш стабільна конструкція вушних гачків, а також гарнітура з кістковою провідністю під вами. Унікальний дизайн кліпси для вух.
Окрім зручного способу носіння, ще однією причиною швидкої популярності навушників TWS є ідеальна взаємодія між аксесуарами для мобільних телефонів і мобільними телефонами, а також багатий функціональний досвід порівняно з традиційними навушниками.
На початку свого народження гарнітуру TWS критикували за якість звуку, час автономної роботи, затримку та інші проблеми, але зручність носіння та легкий і модний дизайн без будь-яких проводів завоювали першу групу користувачів. З постійним розвитком відповідних технологій продуктивність навушників TWS поступово покращилася, а група користувачів також почала збільшуватися у великих масштабах.
За останні два роки додавання багатьох нових функцій, таких як активне шумозаглушення, зменшення шуму виклику, просторові звукові ефекти, бездротова зарядка, ігровий режим тощо, ще більше покращило досвід використання навушників TWS і продажі навушників TWS. швидко зросли. Зараз, гуляючи по вулиці та користуючись громадським транспортом, навушники TWS стали найпопулярнішими продуктами, такими як мобільні телефони.
Основною функцією навушників TWS як аудіопродукту все ще є задоволення потреб користувачів у відтворенні музики під час відпочинку та розваг, у дорозі на роботу, в офісі тощо. З появою платформ короткого відео, застосування гарнітур TWS для перегляду фільмів також швидко зростає.
Додавання функції зменшення шуму під час дзвінка робить гарнітуру далеко від рота, але вона також може забезпечити чіткий ефект дзвінка, а також зручність дзвінків, що робить її продуктом, який необхідно мати багатьом діловим людям; і функція активного шумозаглушення додатково вдосконалена. Досвід використання навушників TWS все ще може забезпечувати користувачам чіткі аудіо- та відеоефекти в шумному середовищі.
Судячи з поточної тенденції функціонального застосування гарнітур TWS, такі функції, як моніторинг здоров'я та спорт, також можуть бути обладнані в майбутньому. З розвитком технологій він також може стати самостійним продуктом, і відтворення аудіо можна виконувати без підключення до аудіопристрою. І стати портом доступу до Інтернету речей, розширюючи різноманітні сценарії застосування.

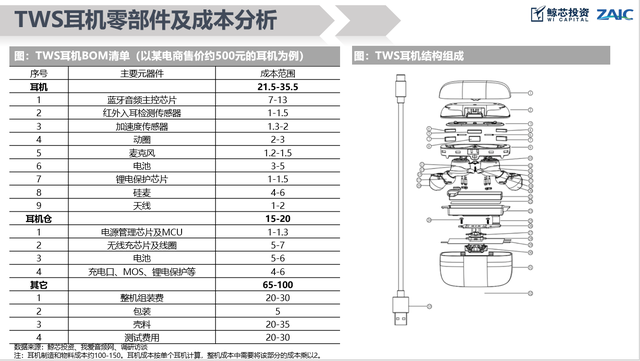

2. Інтерпретація частин навушників TWS
З огляду на форму продукту, зовнішній вигляд і функціональне застосування навушників TWS вище, я говорив про те, чому навушники TWS стають все більш популярними в останні роки і стали предметом, який люди повинні мати. Давайте розглянемо, які деталі потрібні для створення гарнітури TWS від початку до кінця.

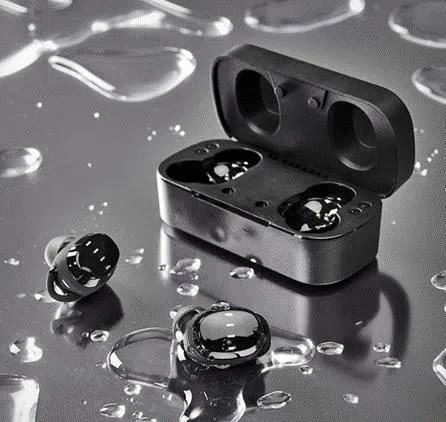

На даний момент основні навушники TWS на ринку в основному складаються з зарядної коробки та двох лівих і правих навушників. Компоненти зарядної коробки, окрім оболонки, в основному включають мікросхему керування живленням і мікроконтроллер, батарею, інтерфейс введення живлення, мікросхему захисту літієвої батареї, MOS, приймальну котушку бездротової зарядки та мікросхему (підтримку функції бездротової зарядки), а також транспортування та підключення цих компонентів до плат друкованих плат, кабелів FPC та проводів тощо.
Основні компоненти гарнітури включають динаміки, батареї, мікрофони, антени, датчики виявлення у вухах, датчики дотику, датчики прискорення, мікросхему основного керування аудіо Bluetooth, мікросхему шумозаглушення (з підтримкою активного шумозаглушення), мікросхему захисту літієвої батареї, програмну пам’ять , тощо. Оскільки навушників два, усі компоненти потрібно налаштовувати попарно.
1. Аксесуари для навушників TWS

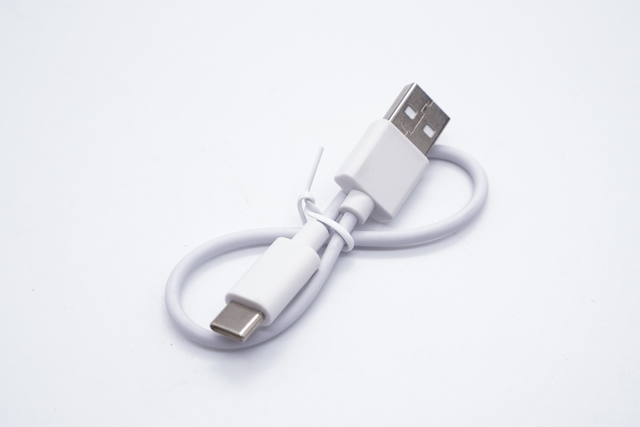

Зарядний кабель
Більшість поточних основних кабелів для зарядки гарнітур TWS було оновлено до інтерфейсів зарядки Type-C, і лише деякі старі продукти все ще використовують інтерфейс Micro USB. Зарядний кабель Type-C сумісний із мобільними пристроями, такими як телефони Android, комп’ютери та планшети. Для його виконання потрібен лише один комплект зарядних пристроїв, що підвищує зручність.

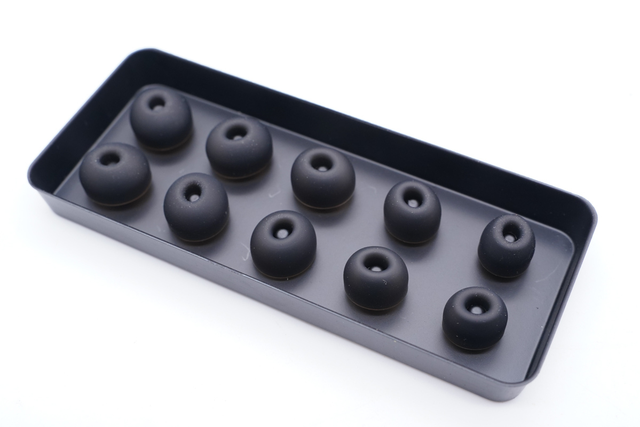

беруші
Беруші є стандартним аксесуаром для навушників-вкладишів. Беруші глибоко проникають у вушний канал, утворюючи закритий простір у вушному каналі, покращуючи ефективність шумозаглушення, забезпечуючи більш глибоке занурення в прослуховування та покращуючи стабільність при носінні.
Сучасні масові навушники TWS переважно мають великі, середні та малі розміри, щоб відповідати вушним каналам різних користувачів. Однак існує також багато продуктів бренду, оснащених вушними затичками різних розмірів, щоб ще більше покращити досвід носіння.

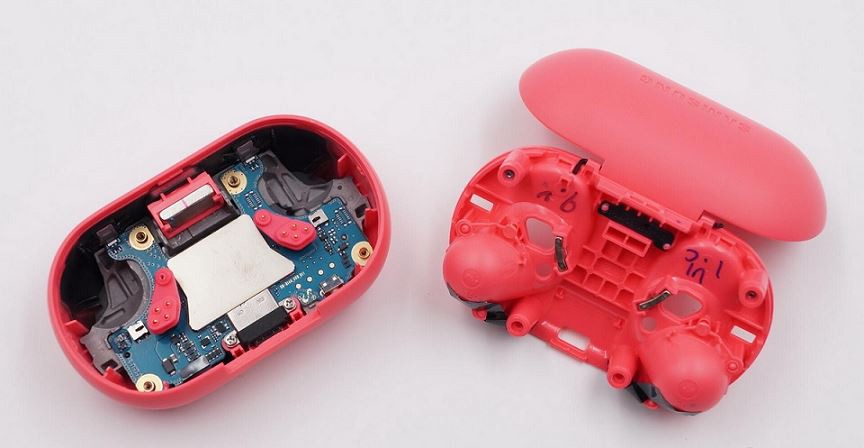

2. Коробка для зарядки навушників TWS
цвіль
Формування є дуже важливою частиною процесу розробки навушників TWS. На відміну від небрендових навушників, для яких можна використовувати відносно дешеві чоловічі форми, фірмові навушники здебільшого виготовляються на замовлення або купуються безпосередньо, таким чином створюючи відмінність від інших продуктів. Підвищення конкурентоспроможності.
Розробка форм для навушників буде відрізнятися за ціною залежно від різних вимог до продукту, починаючи від базових 500 000 до 1 мільйона і 2 мільйонів. Якість прес-форми безпосередньо впливає на стабільність продуктивності продукту та досвід користувача.
Вал кришки зарядного кейсу, магніт
Конструкція вала зарядної коробки та магніт в основному використовуються в конструкції кришки перемикача зарядної коробки в навушниках TWS. Вони відіграють взаємодоповнюючу роль. З елементом Холла також реалізована функція автоматичного підключення/відключення навушника.
Флагманські продукти середнього та високого класу мають відносно хороші показники в цьому відношенні та, як правило, використовують окрему структуру металевого вала для покращення міцності та терміну служби. Завдяки притяганню/відштовхуванню магнітів перемикач плавний і зручний, його нелегко автоматично закрити, а конструкція дуже стабільна після закриття кришки. У недорогих продуктах здебільшого використовується інтегрована структура вала, яка легко автоматично відкриває та закриває кришку, а деякі продукти мають вільну структуру.

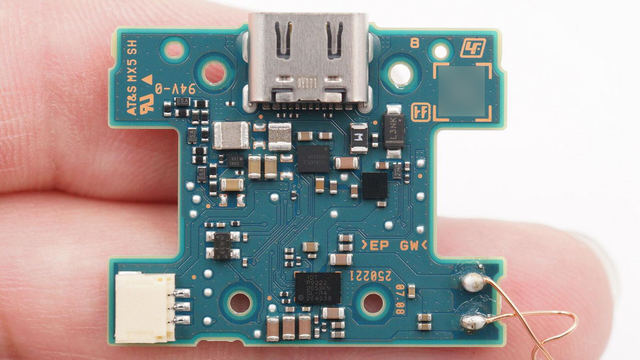

Друкована плата PCB
Друковані плати, також відомі як друковані плати, є носіями електричних з’єднань для електронних компонентів. Навушники TWS не виняток. Основною перевагою використання друкованих плат є значне зменшення помилок підключення та монтажу, а також підвищення рівня автоматизації та виробничої праці.

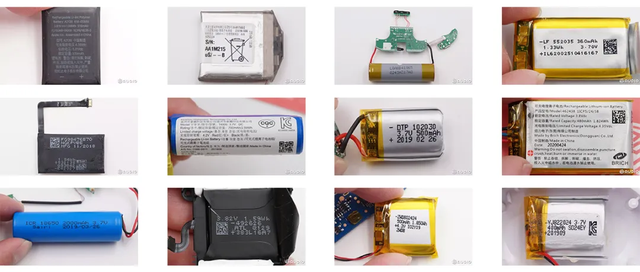

Акумулятор
Акумулятори в коробці для заряджання навушників TWS – це зазвичай полімерні батареї з м’якою упаковкою, які в основному поділяються на два типи: квадратні батареї з м’якою упаковкою та циліндричні батареї, які відповідають за забезпечення резервної енергії для батареї навушників і внутрішньої схеми зарядний ящик. За звичайних обставин у зарядній коробці використовується лише один акумулятор ємністю 300-600 мАг. Але наразі деякі продукти почали використовувати рішення з двома батареями, яке може краще використовувати внутрішній простір, збільшити ємність батареї та, таким чином, подовжити загальний термін служби батареї.

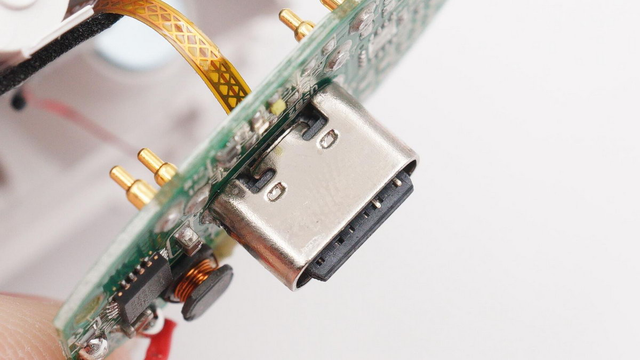

інтерфейс зарядки
USB Type-C — найновіший стандарт форми інтерфейсу USB. Перевагами інтерфейсу Type-C є малий розмір і його можна використовувати незалежно від передньої та задньої панелей. Він має сильну універсальність на поточному ринку побутової електроніки. Таким чином, нові навушники TWS були оновлені до інтерфейсу Type-C, і лише кілька старих продуктів у продажу мають інтерфейс Micro USB.

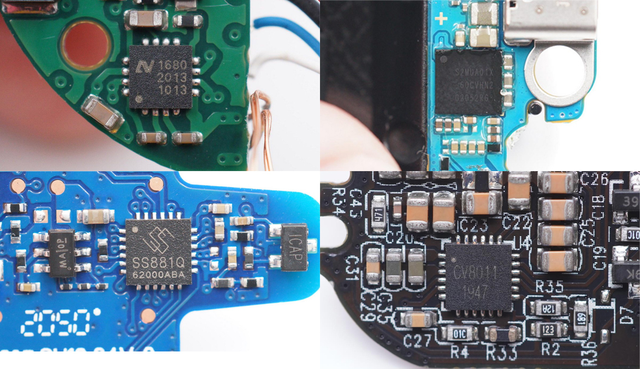

чіп керування живленням
Мікросхема керування живленням встановлена у відсіку для навушників TWS, яка в основному виконує дві ролі: одна відповідає за зарядку батареї всередині відсіку для заряджання, а інша відповідає за посилення потужності батареї всередині відсіку для заряджання для заряджання навушників. . Крім того, також необхідно впровадити захист безпеки, щоб запобігти перезарядженню, надмірному розряду, надлишку струму, короткому замиканню та іншим функціям захисту вбудованої літієвої батареї.
Набір мікросхем керування живленням включає мікросхему заряджання, підвищувальний перетворювач синхронного випрямлення, регулятор напруги з низьким падінням напруги, перемикач навантаження, мікросхему захисту від перенапруги на вході, мікросхему захисту від надточного струму тощо. Є три поширених режими мікросхем керування живленням: традиційне рішення PMIC плюс універсальне. MCU, повністю інтегроване рішення із зарядним пристроєм плюс boost плюс однокристальний MCU, а також рішення однокристальним зарядним пристроєм плюс MCU та plug-in boost.

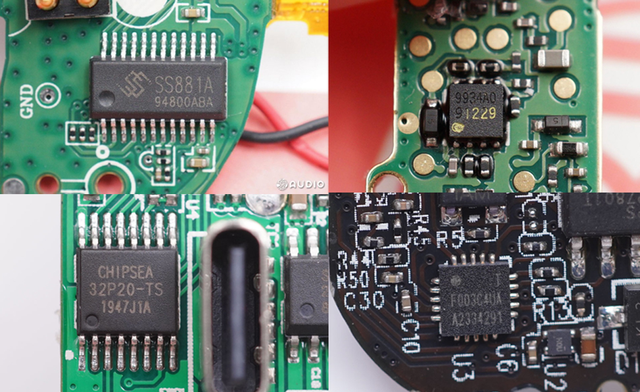

Зарядний відсік MCU
MCU — це мікроблок керування (блок мікроконтролера). Основними функціями MCU для зарядки гарнітури TWS є: керування заряджанням (заряджання плюс посилення), взаємодія між бункером і гарнітурою (зв’язок, з’єднання Bluetooth) і взаємодія між бункером і мобільним телефоном (точне живлення The pop). відображається вікно, використовуйте Bluetooth для прозорої передачі даних), бездротова зарядка.
Мікросхема захисту літієвої батареї
Мікросхема захисту літієвої батареї головним чином реалізує захист від перезаряду, надмірного розряду та перевищення струму батареї шляхом визначення напруги та струму батареї для забезпечення безпечного та стабільного використання.

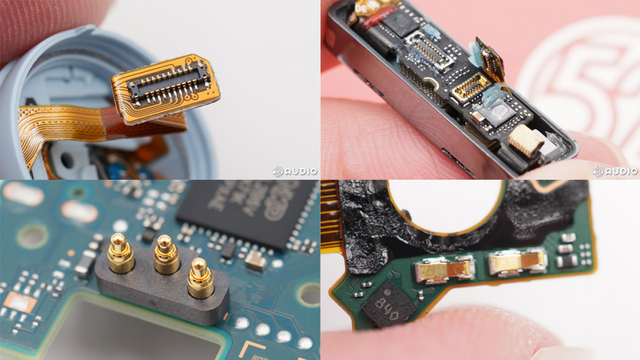

Роз'єм: роз'єм BTB, металевий купол, металевий пого-штифт
Роз’єм — це пристрій, який з’єднує різні компоненти гарнітури TWS. Завдяки з’єднанню цих роз’ємів гарнітура TWS може здійснити операцію з’єднання між різними компонентами. На даний момент продукти, які використовуються в навушниках TWS, в основному включають роз’єми BTB, металеві шрапнелі, металеві наконечники тощо. Відповідно до різних підключених компонентів використовуються найбільш підходящі продукти, що зменшує трудомісткість і легко виявляється.

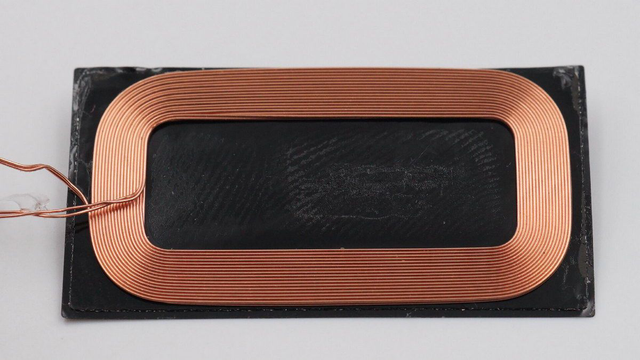

Приймальна котушка для бездротової зарядки (підтримує пристрої для бездротової зарядки)
Бездротова зарядка – це функція, яку матимуть багато флагманських продуктів середнього та високого класу, забезпечуючи користувачам більш зручні умови роботи. Модуль бездротової зарядки в основному складається з приймальної котушки бездротової зарядки та приймального чіпа.
Передавальна котушка бездротового зарядного пристрою генерує певний струм у приймальній котушці за допомогою ефекту електромагнітної індукції на основі певної частоти змінного струму, щоб передавати електричну енергію від передаючого кінця до приймального, за допомогою мікросхеми прийому бездротової зарядки. , а потім зарядіть акумулятор у зарядній коробці TWS, що живиться від.
Мікросхема бездротової зарядки (підтримує продукти бездротової зарядки)
Мікросхема бездротової зарядки — це мікросхема керування живленням для бездротової вхідної потужності. Він поєднує в собі зарядний пристрій і функції керування живленням і захисту. Він оснащений приймальною котушкою для бездротової зарядки для реалізації функції бездротової зарядки для зарядної коробки для навушників TWS.

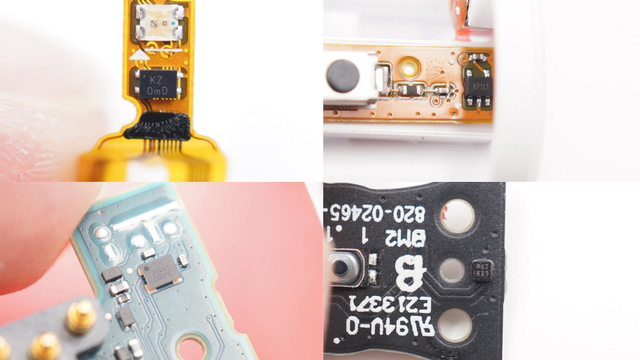

Елемент залу
Холл, який використовується в навушниках TWS, в основному виконує функцію автоматичного підключення та автоматичного від’єднання кришки перемикача, що є дуже зручною підтримкою аксесуара для навушників TWS. Елемент Холла відчуває зміну магнітного поля, коли кришка зарядної коробки відкривається та закривається, а потім повідомляє MCU зарядної коробки та гарнітуру про сполучення або від’єднання від підключеного пристрою.

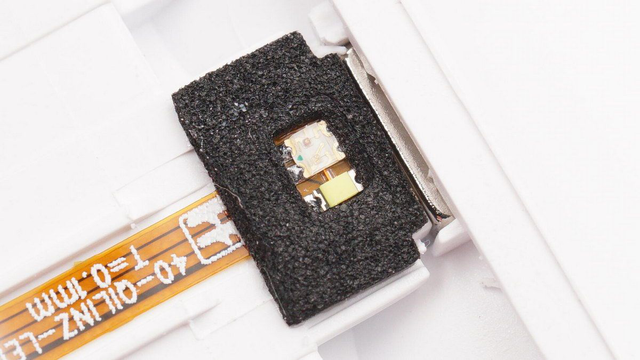

Світловий індикатор
Світловий індикатор використовується для зарядної коробки навушників TWS для зворотного зв’язку про залишок заряду, стан заряджання та інші функції, які в основному відрізняються кількістю, різними кольорами та частотою мерехтіння.
3. Навушники
Такі компоненти, як форми, магніти, друковані плати, роз’єми, світлодіодні індикатори, мікросхеми заряджання та мікросхеми захисту літієвої батареї в навушниках мають ті самі функції, що й у коробці для заряджання, і не будуть описані нижче. Головним чином, щоб побачити, які різні компоненти зарядної коробки~
цвіль
Форма для навушників TWS була згадана вище, тому я не буду вдаватися в подробиці. Відмінність від зарядної коробки полягає в тому, що навушники розділені на ліве та праве вухо, і через різні напрямки носіння лівого та правого вух, ліву та праву вкладиші потрібно розробляти окремо, і більшість із них мають симетричний дизайн .
звуковий блок
У навушниках TWS звуковий блок відіграє роль перетворювача електричних сигналів у звукові сигнали, головним чином включаючи рухому котушку та рухоме залізо. Ці два блоки зондування будуть об’єднані або використані окремо. Кількість використовуваних одиниць буде збільшуватися або зменшуватися відповідно до вимог до якості звуку гарнітури, наприклад різні рішення, такі як котушка одинарної дії, праска одинарної дії та праска подвійної дії. Крім того, на ринку також з’явилися нові рішення, такі як кільцеві модулі та рухомі порцелянові динаміки.

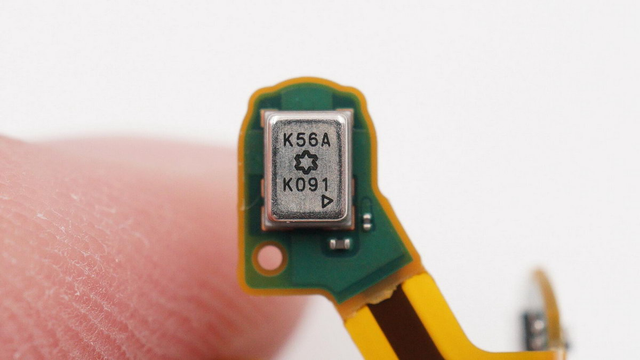

Мікрофон MEMS
Мікрофон MEMS — це акустичний датчик, який використовує технологію MEMS для перетворення акустичних сигналів в електричні. Його функція в навушниках TWS в основному призначена для вловлювання звуку. Завдяки алгоритмам зменшення шуму він надає користувачам чіткі ефекти голосового виклику та точний штучний інтелект. Голосове управління та активне шумозаглушення.
Акумулятор
Для обох навушників TWS потрібні вбудовані батареї. Щоб адаптуватися до різних форм навушників, батареї в основному поділяються на три типи. Існує три типи полімерних акумуляторів із м’яким пакетом, батареї-кнопки та батареї-голки, які підходять для різних зовнішніх конструкцій, мають ємність 30-60 мА·год і використовуються для внутрішніх схем, динаміків та інших компонентів.

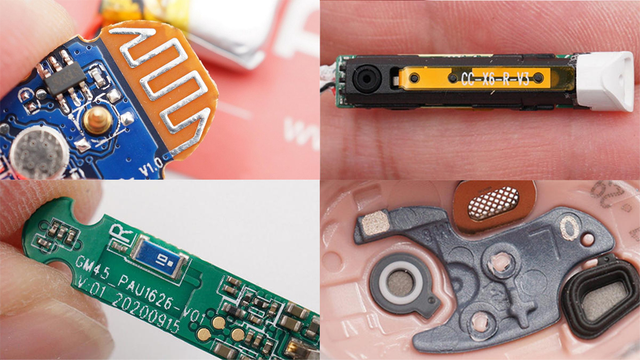

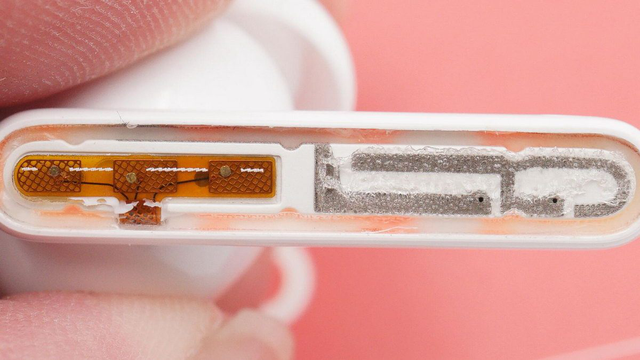

Bluetooth антена
Антена є одним із важливих функціональних компонентів гарнітури TWS для встановлення бездротового з’єднання. Він в основному перетворює енергію високочастотного струму, що випромінюється мікросхемою Bluetooth, в електромагнітні хвилі для випромінювання або перетворює сигнали космічної електромагнітної хвилі в енергію високочастотного струму та надсилає її до приймача. Основні антени Bluetooth, які використовуються в гарнітурах TWS, включають друковані антени, антени FPC, керамічні антени та антени LDS.

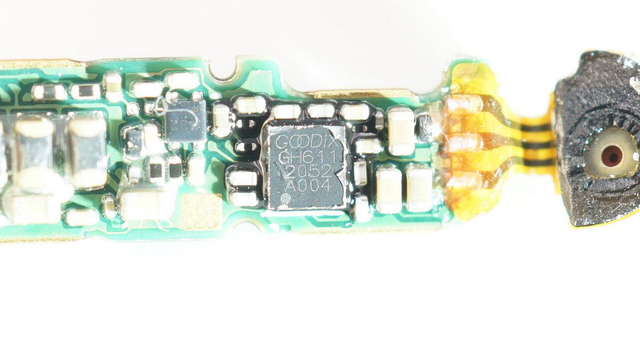

Датчик виявлення у вусі
Розпізнавання у вухах у навушниках TWS реалізує автоматичну паузу, коли навушники знімаються, і функція відтворення автоматично відновлюється, коли навушники надягають. Він також використовується для визначення одиночного/бінаурального режиму носіння для перемикання та перемикання між гарнітурою та мобільним телефоном під час розмови. Сучасні навушники TWS в основному створені за допомогою оптичного інфрачервоного лазера та ємнісної індукції.
ємнісний сенсорний датчик
На даний момент на ринку навушників TWS управління роботою навушників в основному складається з трьох методів: фізичних кнопок, сенсорних кнопок і чутливих до натискання кнопок. Сенсорні кнопки є найпоширенішим рішенням на даний момент, яке може підтримувати кілька режимів керування: одинарне клацання, подвійне клацання, потрійне клацання, тривале натискання та ковзання. Ємнісний датчик дотику — це компонент, який забезпечує його підтримку разом із мікросхемою виявлення дотику для досягнення точного керування різними функціями.

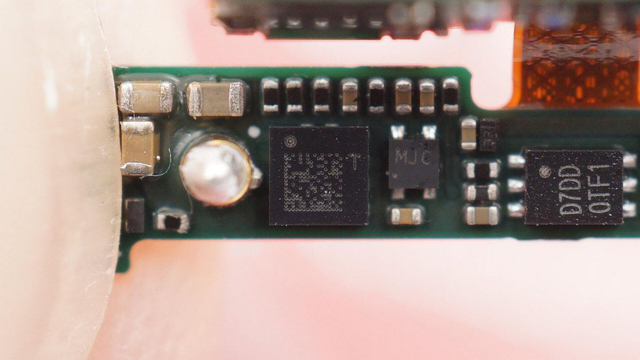

чіп виявлення дотику
IC виявлення дотику згадується в ємнісному датчику дотику. Він в основному використовується в гарнітурі TWS для виявлення зміни стану датчика, повідомлення про це головному керуючому чіпу, а потім керування різними функціями за допомогою головного елемента керування. В даний час багато основних мікросхем управління мають інтегровані функції виявлення дотику.
Чутливий до тиску сенсор (підтримує чутливі до тиску кнопки)
Датчик тиску - це інтерактивний спосіб останньої програми на гарнітурі TWS, яка реалізує керування різними функціями, відчуваючи зміну тиску. Він має точність, близьку до фізичної кнопки, але не потребує відкриття отворів. Порівняно з сенсорною кнопкою керування є більш точним і дозволяє уникнути ефекту стетоскопа, спричиненого випадковим дотиком і постукуванням.

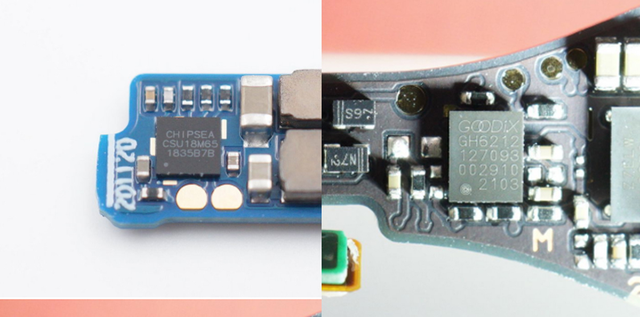

Чутливий до тиску чіп (підтримує ключові продукти, чутливі до тиску)
Подібно до чіпа виявлення дотику, згаданого вище, він в основному використовується в гарнітурах TWS, які підтримують кнопки, чутливі до натискання. Він використовується для виявлення стану датчика тиску та повідомлення головного контролера для керування різними функціями.
датчик кісткової провідності
Датчики кісткової провідності в основному використовуються в деяких продуктах середнього та високого класу. Вони в основному використовують вібрацію, щоб визначити, чи це основний голос людини. Вони використовуються для шумозаглушення під час дзвінків. Сигнал вібрації кістки поєднується з сигналом мікрофона для підвищення чіткості дзвінків; використовується для голосової взаємодії, функція голосового пробудження для зменшення проблем із помилковим спрацьовуванням, які можуть бути спричинені зовнішніми звуками, покращення
Датчики кісткової провідності в основному використовуються в деяких продуктах середнього та високого класу. Вони в основному використовують вібрацію, щоб визначити, чи це основний голос людини. Вони використовуються для шумозаглушення під час дзвінків. Сигнал вібрації кістки поєднується з сигналом мікрофона для підвищення чіткості дзвінків; вона використовується для голосової взаємодії. Функція голосового пробудження зменшує проблеми помилкового запуску, які можуть бути спричинені зовнішніми звуками, і покращує точність взаємодії.

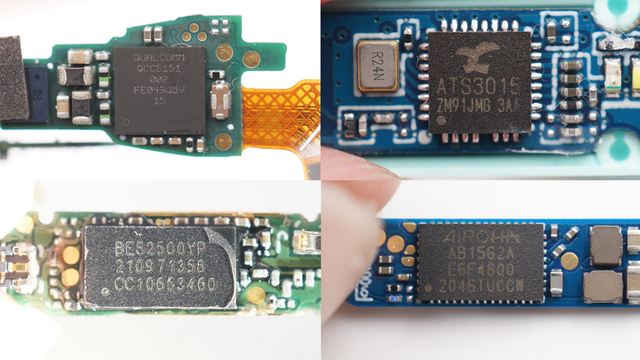

Bluetooth Audio SoC
Основний чіп керування аудіо Bluetooth є найважливішим компонентом гарнітури TWS. Це основа для гарнітури TWS для реалізації таких функцій, як бездротове з’єднання, обробка звуку, керування живленням гарнітури та інтелектуальна взаємодія. Його статус еквівалентний процесору ЦП у мобільному телефоні. Гарнітура в основному підключається до мобільного телефону та інших пристроїв відтворення через технологію Bluetooth, а аудіосигнал, який надсилає термінал, передається на дві гарнітури одночасно за допомогою моніторингу, переадресації, двоканального з’єднання та інших режимів для формування стереосистема.
Мікросхема шумозаглушення
Мікросхема шумозаглушення в основному використовується в навушниках TWS, які підтримують функцію активного шумозаглушення. Він використовується для обробки сигналу зовнішнього шуму, зібраного мікрофоном. Після обробки виводиться відповідна зворотна звукова хвиля, а потім динамік видає зворотну звукову хвилю, щоб усунути шум. Однак, оскільки основна мікросхема керування починає інтегрувати функцію активного шумозаглушення, незалежна зовнішня мікросхема шумозаглушення використовується все рідше.

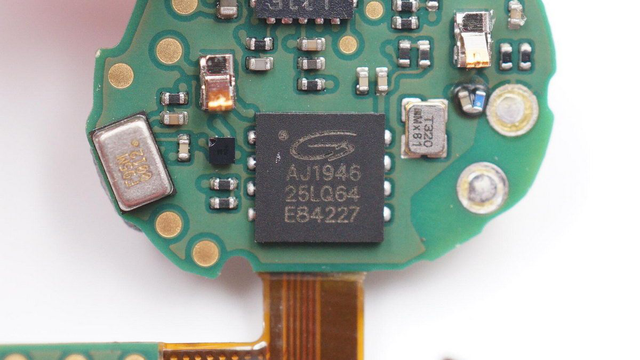

зберігання
Оскільки наразі гарнітури TWS переважно використовуються з мобільними пристроями, такими як мобільні телефони, комп’ютери та планшети, немає потреби у накопичувачі великої ємності. Пам'ять у гарнітурі TWS в основному використовується для зберігання інформації про сполучення Bluetooth і різноманітних попередньо встановлених функцій. В даний час більшість продуктів також інтегровано в головний чіп керування.
3. Підведення підсумків
На відміну від продуктів для мобільних телефонів, вишуканий і компактний дизайн навушників TWS унеможливлює звичайним споживачам самостійно розібрати їх і самостійно дізнатися, які конфігурації використовуються всередині продуктів і які функції відповідають. Базуючись на майже 300 звітах про демонтаж навушників TWS, цього разу I Love Audio.com детально розібрав їх для всіх. Хоча можуть бути пропуски, я сподіваюся, що це може допомогти друзям, які хочуть знати більше.
TWS-навушники можуть стати дуже популярним продуктом на поточному споживчому ринку, а їхні внутрішні конфігурації забезпечують їх надійну підтримку. І через обмеження обсягу продукт потребує дуже високого рівня інтеграції для реалізації різноманітних функцій. «Хоч горобець маленький, у нього є всі внутрішні органи» — дуже яскраво описує внутрішню будову та конфігурацію TWS-гарнітури.
Зі швидким розвитком навушників TWS і безперервним прогресом технологій, таких як чіп керування живленням у зарядній коробці та основний контрольний модуль Bluetooth SoC у навушниках, навколишні малі пристрої постійно інтегруються, а рівень інтеграції постійно покращується , що робить якість продукції більш надійною. Контроль і стабільність також кращі. З іншого боку, функції навушників TWS поступово збагачуються, а високоінтегрована внутрішня конфігурація також забезпечує простір для застосування нових функцій у майбутньому.
З точки зору кінцевого користувача, це означає, що якість звуку покращується, затримка зменшується, час роботи батареї подовжується, а досвід користувача стає все кращим і кращим. Завдяки постійному збагаченню новими функціями, такими як активне шумозаглушення та моніторинг здоров’я при заняттях спортом, сценарії застосування постійно розширюються, ще більше покращуючи досвід користувача.
