Як спроектувати антену для навушників TWS?
Будучи важливою частиною модуля Bluetooth, антена Bluetooth гарнітури TWS також відіграє важливу роль у гарнітурі TWS. Конструкція антени Bluetooth і її сумісність із гарнітурою допомагають покращити якість передачі зв’язку Bluetooth, тим самим покращуючи реальний досвід користувача.
Серед сучасних гарнітур TWS широко використовувані антени Bluetooth в основному поділяються на чотири типи, а саме антени на платі, антени FPC, керамічні антени та антени LDS. Цього разу I Love Audio Network поділиться роллю, типами та варіантами дизайну Bluetooth-антени для гарнітури TWS з трьох аспектів: важливість антени в гарнітурі TWS, представлення Bluetooth-антени для гарнітури TWS і як вибрати дизайн гарнітури TWS.
1. Важливість антени для навушників TWS
Від старомодних радіоприймачів до сучасних розумних колонок, від «старших братів» до смартфонів, від традиційних Bluetooth-гарнітур до справжніх бездротових гарнітур TWS. У розвитку технологій побутової електроніки антена є важливою мікропрограмою. З народженням концепції Інтернету всього роль антени стає ще більш важливою для розумних будинків, розумних транспортних засобів і розумних переносних пристроїв, які підключаються один до одного та контролюються однією машиною.
Навушники TWS — це справжні бездротові стереонавушники. Основним методом використання є підключення до мобільних пристроїв, таких як мобільні телефони та комп’ютери, через радіочастоту Bluetooth, а потім передача аудіоінформації на навушники, а потім декодування та виведення їх на кінці навушників.
У цьому процесі антена Bluetooth має діяти як «вежа» для зв’язку між двома сторонами та виконання завдань надсилання та отримання. Тому в гарнітурі TWS чіп Bluetooth і антена Bluetooth доповнюють один одного, щоб реалізувати відтворення музики, що передається бездротовим способом, і уникнути зв’язків проводів.
2. Представлення антени Bluetooth гарнітури TWS

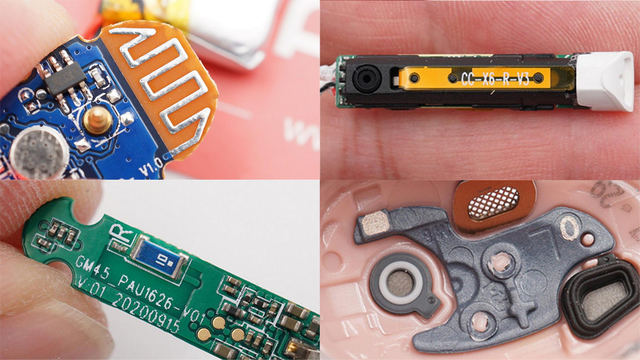

Будучи важливою прошивкою гарнітури TWS, поточний розвиток антени Bluetooth є відносно зрілим. Існує в основному чотири типи бортової антени на друкованій платі: FPC, керамічна та LDS. Розгляньте зовнішній вигляд навушників TWS, вимоги до діапазону частот і вартість, щоб вибрати найбільш підходящий тип антени.

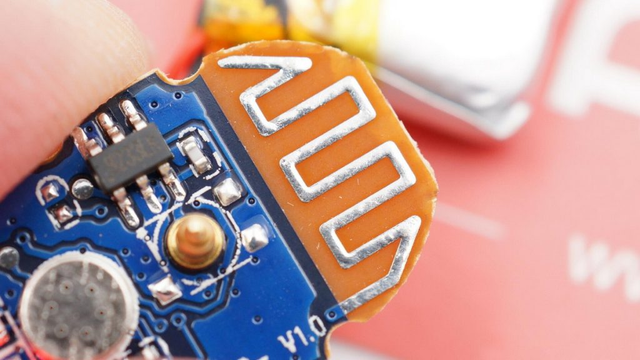

Плата бортової антени
Як випливає з назви, вбудована антена на друкованій платі – це тип антени, який безпосередньо намальований на платі друкованої плати. Він широко використовується в друкованих платах одночастотних модулів, таких як модулі Bluetooth, модулі WIFI та модулі ZIGBEE. У навушниках TWS, через обмеження гучності, застосування бортової антени Bluetooth відносно рідкісне.
Вбудовані антени для друкованих плат можуть бути розроблені та впроваджені постачальниками плат для друкованих плат, які є еквівалентними схемній частині плати.
Переваги: Вбудована антена PCB не потребує багаторазового налагодження, і її можна намалювати безпосередньо на PCB без витрат.
Недоліки: необхідна площа велика, спрямованість відносно єдина, підходить лише для однієї смуги частот, узгодженість різних партій антен відносно погана, а здатність протидіяти перешкодам погана.

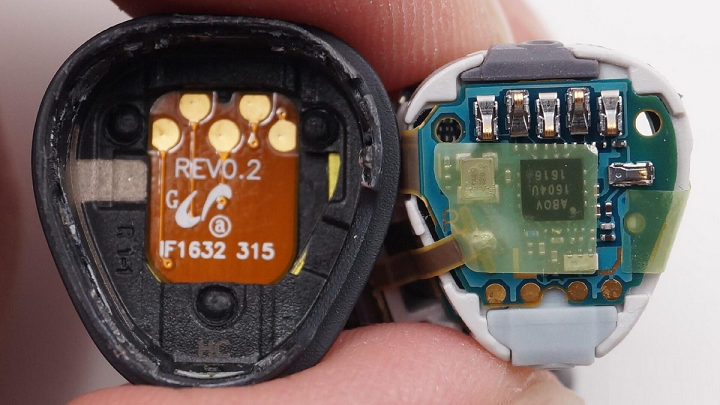

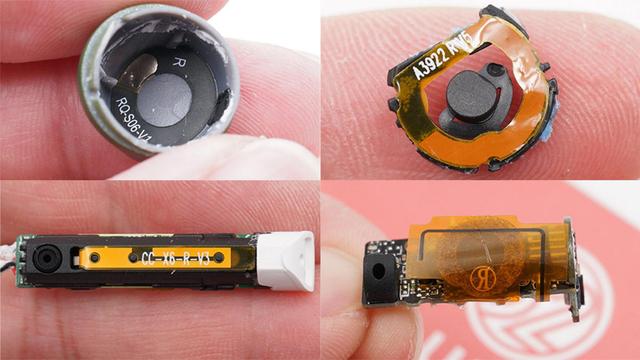

FPC антена
Антена FPC розвинулась із бортової антени PCB. Через обмеження обсягу гарнітури TWS простір на внутрішній материнській платі не вміщує антену. Антена FPC еквівалентна тому, щоб антенну схему витягнути з друкованої плати та використати інші зовнішні метали, щоб зробити антену окремим компонентом. Щоб його можна було краще розмістити у внутрішньому просторі гарнітури TWS.
FPC антена може бути реалізована фабрикою з виготовлення плат PCB з м’якої дошки та гнучкого матеріалу.
Переваги: Застосовується до більшості невеликих електронних продуктів, смуги частот, які можна створити, також багаті, продуктивність краща, а вартість нижча.
Недоліки: кожен продукт потребує окремого налагодження та виправлення вручну.

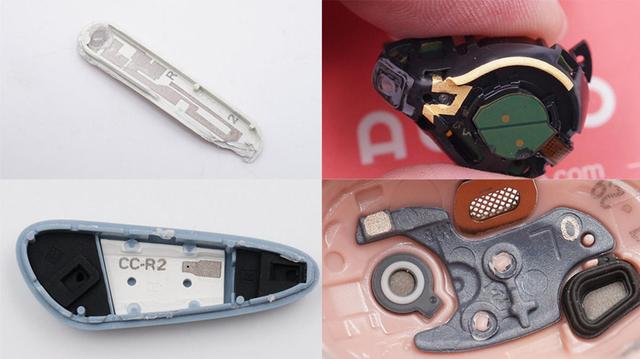

Антена LDS
Антена LDS є подальшою модернізацією антени FPC. Незважаючи на те, що антена FPC змогла значною мірою використовувати внутрішній простір гарнітури, для її кріплення все ще потрібна плоска площина.
Антена LDS використовує технологію прямого лазерного формування, яка використовує лазерну технологію для безпосереднього формування металевих малюнків антени на кронштейнах, накладках тощо, які можна нанести лазером на нерівні поверхні всередині навушників, додатково використовуючи внутрішній простір навушників.
Виробники LDS-антени для лазерної обробки, лазерної технології та технології гальванічного покриття можуть її підтримувати.
Переваги: усі напрямки можуть підтримуватися та мають сильну прийнятність.
Недоліки: Вартість дорожча, а також пред'являються особливі вимоги до матеріалу зовнішньої поверхні виробу.

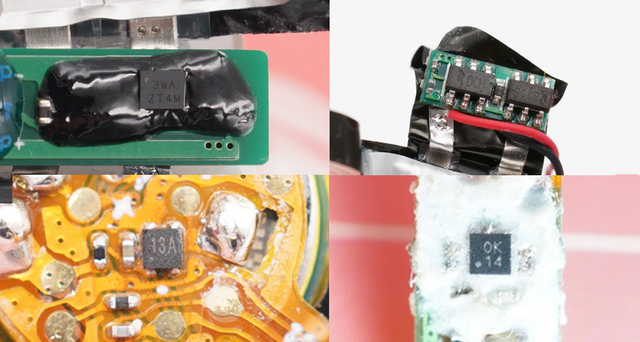

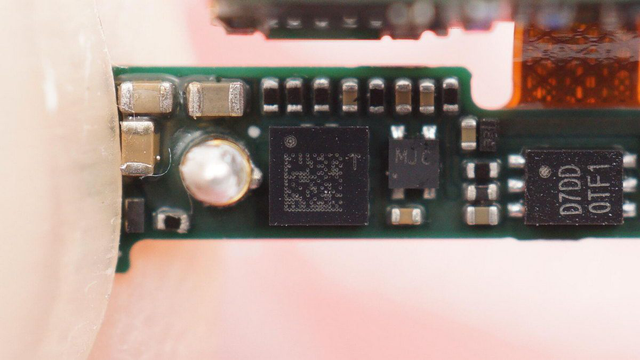

Керамічна антена
Керамічна антена – ще один антенний продукт, який широко використовується в пристроях з модулем Bluetooth. Назву отримав завдяки використанню керамічних раковин. В основному він поділяється на два типи: блокова керамічна антена та багатошарова керамічна антена.
Об’ємна керамічна антена друкує металеву частину антени на керамічній швидкій поверхні, а багатошарова керамічна антена може бути надрукована на кожному шарі керамічного діелектрика відповідно до вимог конструкції, тим самим зменшуючи розмір антени.
Переваги: малий розмір, легке застосування, низька вартість, хороша продуктивність і займає невеликий простір.
Недоліки: вимоги до вільної зони відносно високі, спрямованість відносно однозначна, є вимоги до місця розміщення.

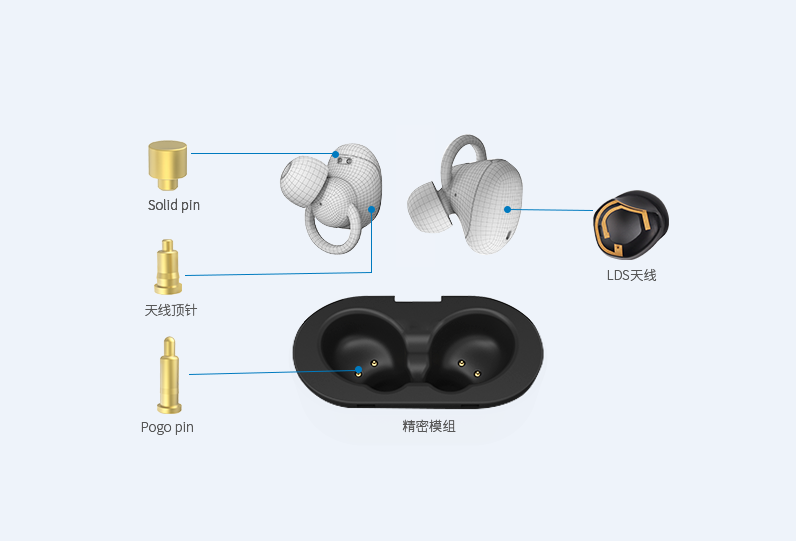

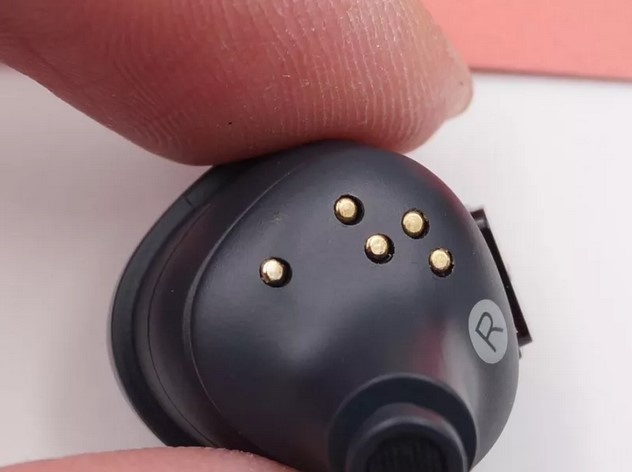

Антена Pogo Pin
Як правильно вибрати антену
Теоретично кажучи, з точки зору вартості, PCB і FPC антени коштують дешевше, керамічні антени помірні, а LDS антени дорожчі; і з точки зору використання простору антени LDS є найбільш гнучкими і можуть повністю використовувати внутрішній простір гарнітури.
З точки зору продуктивності, можливості надсилання та отримання зовнішніх антен загалом кращі, ніж у вбудованих антен. Гарнітури TWS розроблені з вбудованими антенами через обмеження обсягу та вимоги до портативності. Продуктивність відносно подібна, тому для вибору відповідної антени необхідно всебічно розглянути низку факторів.
Конструкція антени Bluetooth гарнітури TWS впливає на якість передачі зв’язку Bluetooth, що, у свою чергу, впливає на реальний досвід користувача. Вибір антени Bluetooth залежить від багатьох факторів, таких як продуктивність, діапазон частот, вартість і простір для використання. Лише враховуючи конкретні умови продукту та сценарії використання, а також вибравши відповідну антену, можна досягти максимальної продуктивності продукту.
Підведіть підсумки
Фактичний досвід використання навушників TWS вимагає суперпозиції багатьох факторів, щоб створити ідеальний ефект. Будучи основним компонентом Bluetooth-антени гарнітури TWS, вона діє як міст для зв’язку між гарнітурою TWS і мобільними пристроями та забезпечує стабільність з’єднання Bluetooth гарнітури TWS і якість передачі звуку.
На даний момент основні антени Bluetooth, які використовуються в гарнітурах TWS на ринку, в основному включають антени на платі, антени FPC, керамічні антени та антени LDS. Кожен із чотирьох продуктів має переваги та недоліки та потребує розгляду з точки зору продуктивності, частотного діапазону, вартості, простору використання тощо, щоб вибрати найбільш підходящий продукт антени та покращити продуктивність і конкурентоспроможність продукту.
Популярність навушників TWS швидко спричинила оновлення пов’язаних галузевих мереж. Удосконалення модулів Bluetooth, технології Bluetooth, антен і пов’язаних технологій забезпечують стабільність з’єднання, якість звуку та інші аспекти продуктивності. Сучасні навушники TWS рідко відключалися на ранній стадії розробки, якість звуку була погіршена, а періодичні проблеми з відтворенням почали виникати на відстані трьох або п’яти метрів, що значно покращило реальний досвід користувача.
