Структура роз'єму pogo pin
З розвитком ринку та вдосконаленням технології продукції все більше споживачів не тільки обмежуються багатофункціональністю продукту, але й прагнуть до стильного зовнішнього вигляду та маленького та тонкого зовнішнього вигляду. Але для виробництва та дизайну такий продукт є величезним викликом для всіх інженерів електронних виробів. Через структурний простір і стандартні специфікації роз’ємів інженерам важко вибрати правильний вибір для його завершення. Крім того, pogo pins мають очевидні переваги з точки зору вартості складання, терміну служби, циклу зразка та вартості в структурному просторі.
Основна функція pogo pin - перевантаження струму в діапазоні від 20MA-10A. В основному, існують суворі правила щодо діаметра, висоти та вимог до покриття пого-штифту.
Для голки пого потрібна гладка поверхня в невелику круглу півсферу. Вимоги до конструкції голок для шпильок POGOPIN.

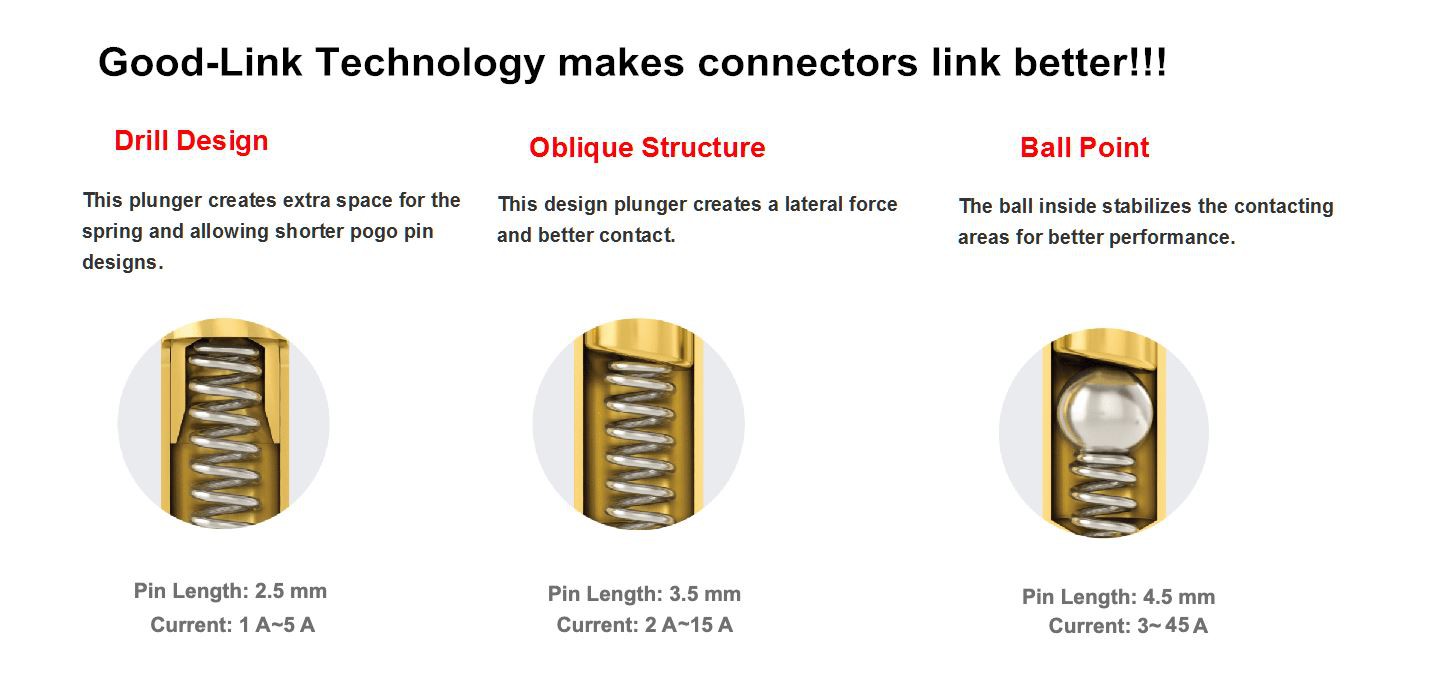

Скос: щоб забезпечити, щоб голка завжди стикалася з голковою трубкою під час роботи, Tyco Hanze розрізав кінець голки, який контактує з пружиною, на скіс. Ця концепція дизайну може забезпечити низький і стабільний контактний опір, щоб забезпечити стабільну провідність продукту. Конструкція зворотного свердління є хорошим вибором для невеликих з’єднувачів, які можуть задовольнити вимоги клієнтів до еластичності
Довжина відповідної пружини цієї конструкції може перевищувати довжину голкової трубки. У разі обмеженого простору конструкція зворотного свердління дозволяє отримати стабільний пружний хід. Конструкція з плоским дном не буде недоступною через певні умови на будову голки та голкової трубки, що призведе до того, що струм буде проходити через голкову трубку, а стінка голкової трубки буде йти прямо вздовж пружини, що призведе до того, що опір буде занадто великим і напруга впаде у великій дузі.
Ми є виробником pogo pin, високотехнологічним підприємством, яке зосереджується на точному з’єднанні, розробці технологій як ядра та інтеграції R&D, виробництва та продажу.
