Як користуватися шпилькою Pogo?
Основне введення PIN-коннектора POGO
Роз’єм Pogo Pin – це зонд пружинного типу, утворений шляхом заклепки чотирьох основних компонентів: голки (Плунжер), голчастої трубки (Трубки), пружини (Пружини) та гумового сердечника (Корпус) за допомогою високоточного обладнання. Його також називають pogo pin, Spring thimble, spring probe, spring Loaded, PogoPin connector. Нижня частина плунжера Pogo Pin's зазвичай має похилу поверхневу структуру. Функція нахиленої структури поверхні полягає в тому, щоб шпилька Pogo тримала голку (Plunger) в контакті з внутрішньою стінкою голкової трубки (Tube) під час роботи, щоб струм в основному проходив через позолочену голку (Plunger) і голкова трубка. (трубка), щоб забезпечити стабільність і низький опір Pogo Pin.

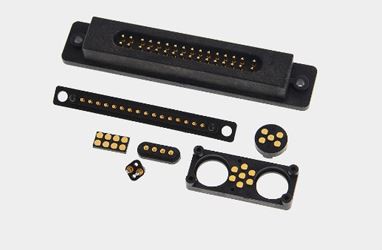

Ми пропонуємо вам серію продуктів Pogo Pin. У галузі роз’ємів pogo pin – це особлива технологія з’єднання. За останні кілька років ця надійна технологія була прийнята деякими відомими виробниками світового рівня та успішно використовується в їхніх більш ніж ста електронних продуктах, таких як акумулятори для мобільних телефонів, антенні з’єднання, системи GPS-позиціонування та портативні комп’ютери. , обладнання для відеоігор, вуличні ліхтарі, слухові апарати, радіоприймачі тощо.
ОСНОВНІ ПАРАМЕРИ КОНТЕКЦІВ POGO
Штифт Pogo (Plunger): латунь з позолотою (C3604), товщина гальванічного шару варіюється в залежності від застосування, загалом, нікельований 1,25~2,5 мкм (перетворено на 50~100u"), золото- покритий 0,125 мкм~0,5 мкм (перетворено в 5u”~20u”).
Стовбур: латунь, позолочена (C3604), товщина гальванічного шару різна для різних застосувань, загалом, нікельований 1,25~2,5 мкм (перетворено на 50~100 мкм"), позолочений 0,125 мкм ~0,25 мкм (перетворено в 5u”~10u”).
Пружина: нержавіюча сталь (SUS304) або фортепіанна сталева дріт
Корпус: PA46, PA9T, HTN, LCP (матеріал без галогенів, вогнестійкість UL94V-0)
Покриття (CAP): PA46, PA9T, HTN, LCP (матеріал без галогенів, вогнестійкість UL94V-0)

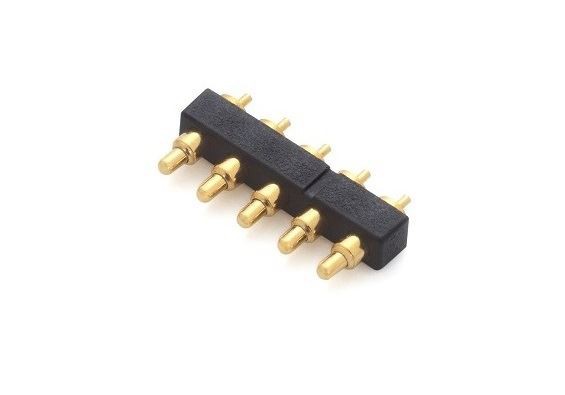

СПЕЦИФІКАЦІЯ ПРОДУКТУ НА КОННЕКТОР POGO

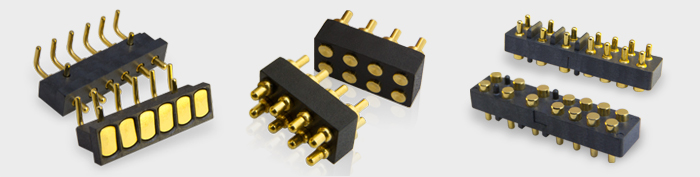

ПЕРЕВАГИ КОНЬКОГО РОЗ'ЄДНАВАННЯ POGO
Водонепроникний дизайн рівня IPX6-IPX7
Малий форм-фактор
Стійкість до високих температур
Стійкість до корозії
Забезпечте індивідуальний дизайн
Програма для роз'єму PIN-коду POGO
