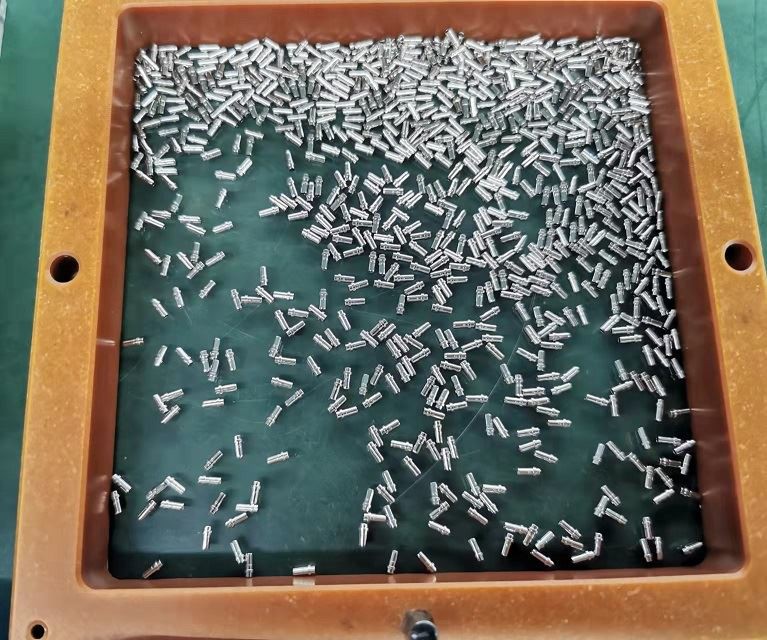

Чудова технологія гальванічного покриття Pogo Pin Родій
Існує багато процесів і матеріалів гальванічного нанесення. Позолочування є нашою найпоширенішою технологією та матеріалом обробки, але паладійне покриття, родіювання та рутенієве покриття краще, ніж позолочення.
Позолочування Позолочування використовує справжнє золото, навіть якщо воно покрите лише тонким шаром, воно вже становить майже 10% вартості всієї плати. Золоте покриття використовує золото в якості шару покриття, один для полегшення зварювання, а інший для запобігання корозії; навіть золоті пальці карт пам’яті, якими користувалися протягом кількох років, досі сяють.
Переваги: сильна провідність, хороша стійкість до окислення, тривалий термін служби; щільне покриття, відносно зносостійке, зазвичай використовується при зварюванні та закупорці. Недоліки: висока вартість і погана міцність зварювання.
2. Хімічне золото/імерсійне золото Хімічне нікель-імерсійне золото (ENIG), також відоме як хімічне нікель-золото, іммерсійне нікель-золото, скорочено хімічне золото та іммерсійне золото. Занурення золота - це хімічний метод, товстий шар нікель-золотого сплаву з хорошими електричними властивостями нагорнутий на поверхню міді і може захищати друковану плату протягом тривалого часу. Товщина осадження внутрішнього шару нікелю зазвичай становить 120~240мкдюйм (близько 3~6мкм), а товщина осадження зовнішнього шару золота зазвичай становить 2~4мкдюйм (0,05~0,1мкм). Імерсійне золото може дозволити друкованій платі досягти хорошої електропровідності під час тривалого використання, а також має стійкість до навколишнього середовища, ніж інші процеси обробки поверхні.
Переваги:
а. Поверхня друкованої плати, оброблена золотом, дуже плоска і має хорошу компланарність, що підходить для контактної поверхні кнопки.
б. Імерсійне золото має чудову паяність, і золото швидко розплавиться в розплавленому припої, утворюючи металеву сполуку. Недоліки: процес складний, і для досягнення хороших результатів необхідно суворо контролювати параметри процесу. Найнеприємніше те, що поверхня друкованої плати, оброблена золотом, легко створює чорний диск, що впливає на надійність.
3. У порівнянні з нікелем і золотом, ENEPIG має додатковий шар паладію між нікелем і золотом. У реакції осадження заміщення золота шар паладію без електрозахисту захищає шар нікелю та запобігає цьому. Надмірна корозія замінного золота; паладій повністю підготовлений до занурення золота, запобігаючи корозії, викликаної реакцією заміни. Товщина осадження нікелю зазвичай становить 120~240мкдюйм (близько 3~6мкм), товщина паладію 4~20мкдюйм (близько 0,1~0,5мкм); Товщина осадження золота зазвичай становить 1~4мкдюйм (0,02~0,1мкм). Переваги: Має широкий спектр застосування. У той же час нікель-паладій-золото відносно занурено в золото, що може ефективно запобігти проблемам надійності підключення, викликаним дефектами чорного диска. Недоліки: Хоча нікель-паладієве золото має багато переваг, паладій дорогий і є дефіцитним ресурсом. У той же час, як і Immersion Gold, його вимоги до контролю процесу суворі.
Хімічні властивості родію відносно стабільні, і він важко реагує з сульфідом і вуглекислим газом у повітрі. При кімнатній температурі він нерозчинний в азотній кислоті та її солях і навіть нерозчинний у воді. Він більш стійкий до різних сильних лугів, але родій розчинний у концентрованій сірчаній кислоті. Фізичні властивості родію відносно хороші. Крім хорошої зносостійкості та електропровідності, він має чудову відбивну здатність, а його коефіцієнт відбиття може досягати 80% (срібло — 100%), і він може залишатися незмінним протягом тривалого часу. Тому його часто використовують як покриття проти сріблястого кольору. Після випробування родієве покриття 0,1 мкм може захистити срібне покриття від зміни кольору протягом кількох років. Родієве покриття має дуже низький контактний опір і високу твердість, тому його часто використовують як покриття для точок контакту.
Зварювальні характеристики родію не дуже хороші, оскільки внутрішня напруга покриття відносно велика. Технологію нанесення родію почали використовувати в США в 1930 році, але в основному її використовували для декоративного покриття. Пізніше, зі швидким розвитком електронної промисловості, родіювання відіграло важливу роль у запобіганні знебарвлення срібла та електричних точок контакту. В останні роки в ювелірній гальванічній промисловості все більшої популярності набуло родіювання. Нанесення шару родію на поверхню срібних прикрас може запобігти знебарвлення срібла. Ціна дешева, і вона також може мати платинову текстуру. Оскільки щільність родію набагато менша, ніж у платини, вартість родієвого покриття трохи нижча, ніж платина.
