Представлення справжньої бездротової (TWS) антени гарнітури Bluetooth
В останні роки ринок справжніх бездротових (TWS) гарнітур Bluetooth був надзвичайно гарячим, і різні виробники мобільних телефонів випустили власні продукти для гарнітур TWS; цього достатньо, щоб показати значення, яке надається цьому ринку. У минулій статті ми представили штифт для заряджання зарядного відсіку справжньої бездротової (TWS) гарнітури. Сьогодні ми коротко познайомимося з частиною антени. Ми обговоримо важливість антени в гарнітурі TWS, представлення антени Bluetooth гарнітури TWS і те, як вибрати три під час розробки гарнітури TWS. В одному аспекті поділіться роллю, типами та варіантами дизайну антени Bluetooth гарнітури TWS.
Важливість антен для навушників TWS
Від старомодних радіоприймачів до сучасних розумних колонок, від «старших братів» до смартфонів, від традиційних Bluetooth-гарнітур до справжніх бездротових гарнітур TWS. У розвитку технологій побутової електроніки антена є важливою мікропрограмою. З народженням концепції Інтернету всього роль антени стає ще важливішою для розумних будинків, розумних транспортних засобів і розумних переносних пристроїв, які підключаються та контролюються однією машиною.
Навушники TWS — це справжні бездротові стереонавушники. Основним методом використання є підключення до мобільних пристроїв, таких як мобільні телефони та комп’ютери, через радіочастоту Bluetooth, а потім передача аудіоінформації на навушники, а потім декодування та виведення їх на кінці навушників. У цьому процесі антена Bluetooth має діяти як «вежа» для зв’язку між двома сторонами та виконання завдань надсилання та отримання. Таким чином, у гарнітурі TWS чіп Bluetooth і антена Bluetooth доповнюють один одного, щоб реалізувати відтворення музики, що передається по бездротовій мережі, і уникнути зв’язків проводів.

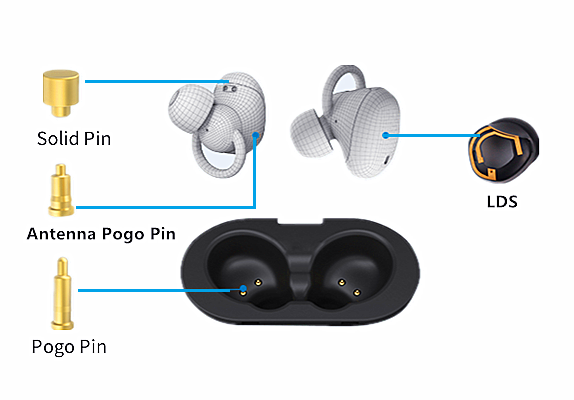

TWS гарнітура Bluetooth антена представлення

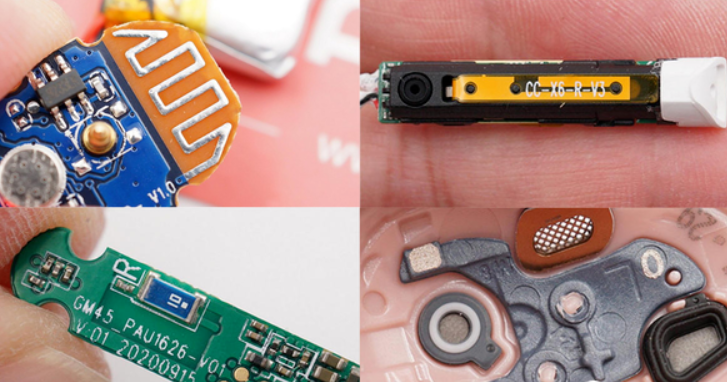

Будучи важливою прошивкою гарнітури TWS, поточний розвиток антени Bluetooth є відносно зрілим. Існує в основному чотири типи бортової антени на друкованій платі: FPC, керамічна та LDS. Розгляньте зовнішній вигляд навушників TWS, вимоги до діапазону частот і вартість, щоб вибрати найбільш підходящий тип антени.
1. Плата бортової антени

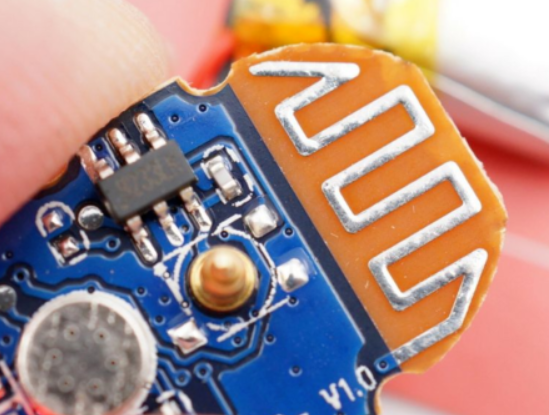

Як випливає з назви, антена на друкованій платі — це тип антени, яка намальована безпосередньо на платі друкованої плати. Він широко використовується в друкованих платах одночастотних модулів, таких як модулі Bluetooth, модулі WIFI та модулі ZIGBEE. У навушниках TWS, через обмеження гучності, застосування бортової антени Bluetooth відносно рідкісне.
Вбудовані антени для друкованих плат можуть бути розроблені та впроваджені постачальниками плат для друкованих плат, які еквівалентні схемній частині плати.
Переваги: Вбудована антена на друкованій платі не потребує багаторазового налагодження, і її можна безкоштовно намалювати на друкованій платі.
Недоліки: необхідна площа велика, спрямованість відносно єдина, придатна лише для однієї смуги частот, узгодженість різних партій антен відносно погана, а здатність протидіяти перешкодам погана.
2. FPC антена

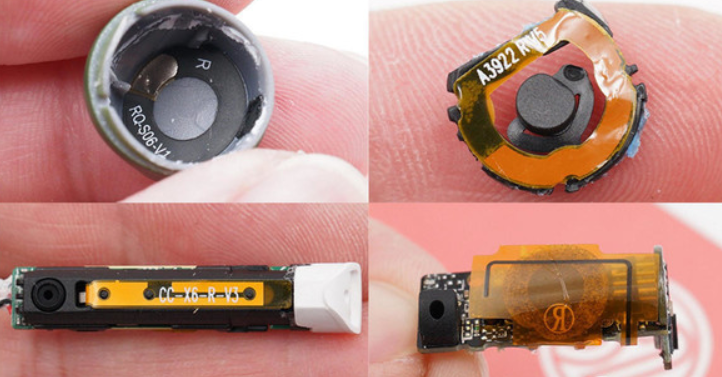

Антена FPC розвинулась із бортової антени PCB. Через обмеження обсягу гарнітури TWS простір на внутрішній материнській платі не вміщує антену. Антена FPC еквівалентна тому, щоб антенну схему витягнути з друкованої плати та використати інші зовнішні метали, щоб зробити антену окремим компонентом. Щоб його можна було краще розмістити у внутрішньому просторі гарнітури TWS.
FPC антена може бути реалізована фабрикою з виготовлення плат PCB з м’якої дошки та гнучкого матеріалу.
Переваги: Застосовується до більшості невеликих електронних продуктів, смуги частот, які можна створити, також багаті, продуктивність краща, а вартість нижча.
Недоліки: кожен продукт потребує окремого налагодження та виправлення вручну.
3. Антена LDS
Антена LDS є подальшою модернізацією антени FPC. Незважаючи на те, що антена FPC змогла значною мірою використовувати внутрішній простір гарнітури, для її кріплення все ще потрібна плоска площина.

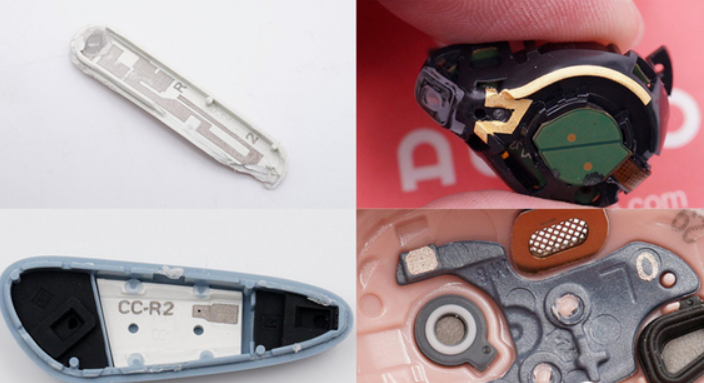

Антена LDS використовує технологію прямого лазерного формування, яка використовує лазерну технологію для прямого формування металевих малюнків антени на кронштейнах, накладках тощо, які можна нанести лазером на нерівні поверхні всередині навушників, додатково використовуючи внутрішній простір навушників.
Виробники LDS-антени для лазерної обробки, лазерної технології та технології гальванічного покриття можуть її підтримувати.
Переваги: усі напрямки можуть підтримуватися та мають сильну прийнятність.
Недоліки: Вартість дорожча, а також пред'являються особливі вимоги до матеріалу зовнішньої поверхні виробу.
4. Керамічна антена
Керамічна антена – ще один антенний продукт, який широко використовується в пристроях з модулем Bluetooth. Назву отримав завдяки використанню керамічних раковин. В основному він поділяється на два типи: блокова керамічна антена та багатошарова керамічна антена.
Блок-керамічна антена друкує металеву частину антени на керамічній швидкій поверхні, а багатошарова керамічна антена може бути надрукована на кожному шарі керамічного діелектрика відповідно до вимог конструкції, тим самим зменшуючи розмір антени.
Переваги: невеликий розмір, легке застосування, низька вартість, хороша продуктивність і займає невеликий простір.
Недоліки: вимоги до вільної зони відносно високі, спрямованість відносно однозначна, є вимоги до місця розміщення.
З попереднього демонтажу навушників TWS ми дізналися, що через обмеження обсягу бортові антени PCB відносно рідко використовуються в навушниках TWS. Вибирайте відповідно до потреб ваших продуктів, фіксованого типу використання немає.
Як правильно вибрати антену
Теоретично кажучи, з точки зору вартості, PCB і FPC антени коштують дешевше, керамічні антени помірні, а LDS антени дорожчі; і з точки зору використання простору антени LDS є найбільш гнучкими і можуть повністю використовувати внутрішній простір гарнітури.
З точки зору продуктивності, можливості надсилання та отримання зовнішніх антен загалом кращі, ніж у вбудованих антен. Гарнітури TWS розроблені з вбудованими антенами через обмеження обсягу та вимоги до портативності. Продуктивність відносно подібна, тому для вибору відповідної антени необхідно всебічно розглянути низку факторів.
Конструкція антени Bluetooth гарнітури TWS впливає на якість передачі зв’язку Bluetooth, що, у свою чергу, впливає на реальний досвід користувача. Вибір антен Bluetooth залежить від багатьох факторів, таких як продуктивність, діапазон частот, вартість і використання простору. Лише враховуючи конкретні умови продукту та сценарії використання, а також вибравши відповідну антену, можна досягти максимальної продуктивності продукту.
