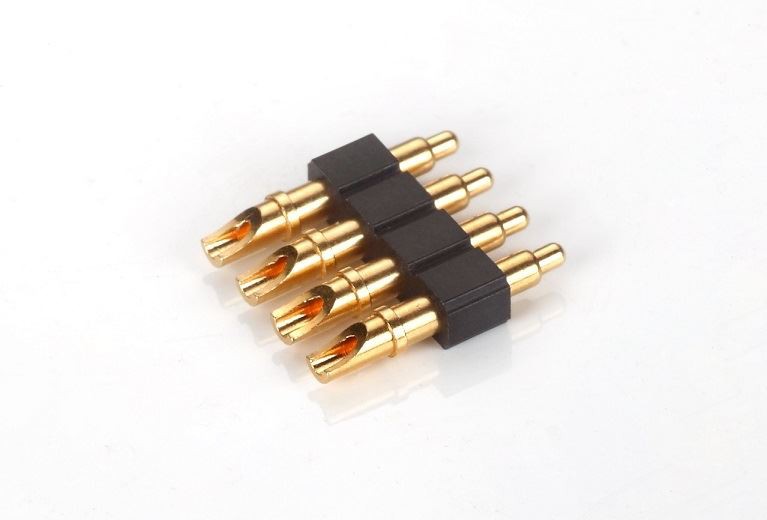

Навички зварювання роз'єму Pogo Pin Female
Через невеликий розмір роз’єму з роз’ємом, чотири контакти роз’єму pogo pin, як правило, важко припаяти, і якщо під час пайки відстань між контактами занадто близька, два з них можуть бути ненавмисно. Виводи спаяні разом. Зіткнувшись з цією ситуацією, ви можете використовувати флюс для протирання штифтів паяного з’єднання перед пайкою. Будьте обережні, не прилипайте занадто багато флюсу, тому що його важко потім відтерти, а роль флюсу полягає не тільки в тому, щоб зробити пайку більш гладкою, але й у виправленні ефекту того, що порт USB нелегко переміщати під час пайки.
Після нанесення флюсу за допомогою паяльника очистіть олово на кожному з’єднанні. Мета полягає в тому, щоб запобігти фальшивому пайку надмірного олова. В цей час на поверхні паяного з’єднання залишається лише трохи олова.
Потім покладіть роз’єм pogo pin на плату та обережно помістіть його у положення вирівнювання. Після його розміщення злегка притисніть штифт паяльником. Через кілька секунд його можна припаяти.
При паянні роз’єму pogo pin зверніть увагу на те, щоб робоче зусилля не було занадто сильним, щоб уникнути легкого згинання контактів гніздо, а колодки будуть показувати нерівності, що призведе до того, що гніздо буде помилковим. зварювання або фальшварювання при зварюванні сидіння.
Зверніть увагу, що після завершення остаточного зварювання вам потрібно за допомогою мультиметра виміряти діод, щоб перевірити, чи добре зварювання. Наприклад, чи є якісь ослаблення або несправжня пайка контактів, і якщо є якесь явище, пайку слід повторити.
