Роль контактних роз'ємів pogo в електронній промисловості
Коннектор схожий на функціональний інтерфейс програми. Якщо планування обґрунтоване, майбутній захист продукту, оновлення та пересадка буде вдвічі кращим результатом із наполовину меншими зусиллями, щоб продукт міг довго зберігати життєздатність; У підсумку продукт втрачає свою конкурентоспроможність, і важливість роз’єму очевидна.

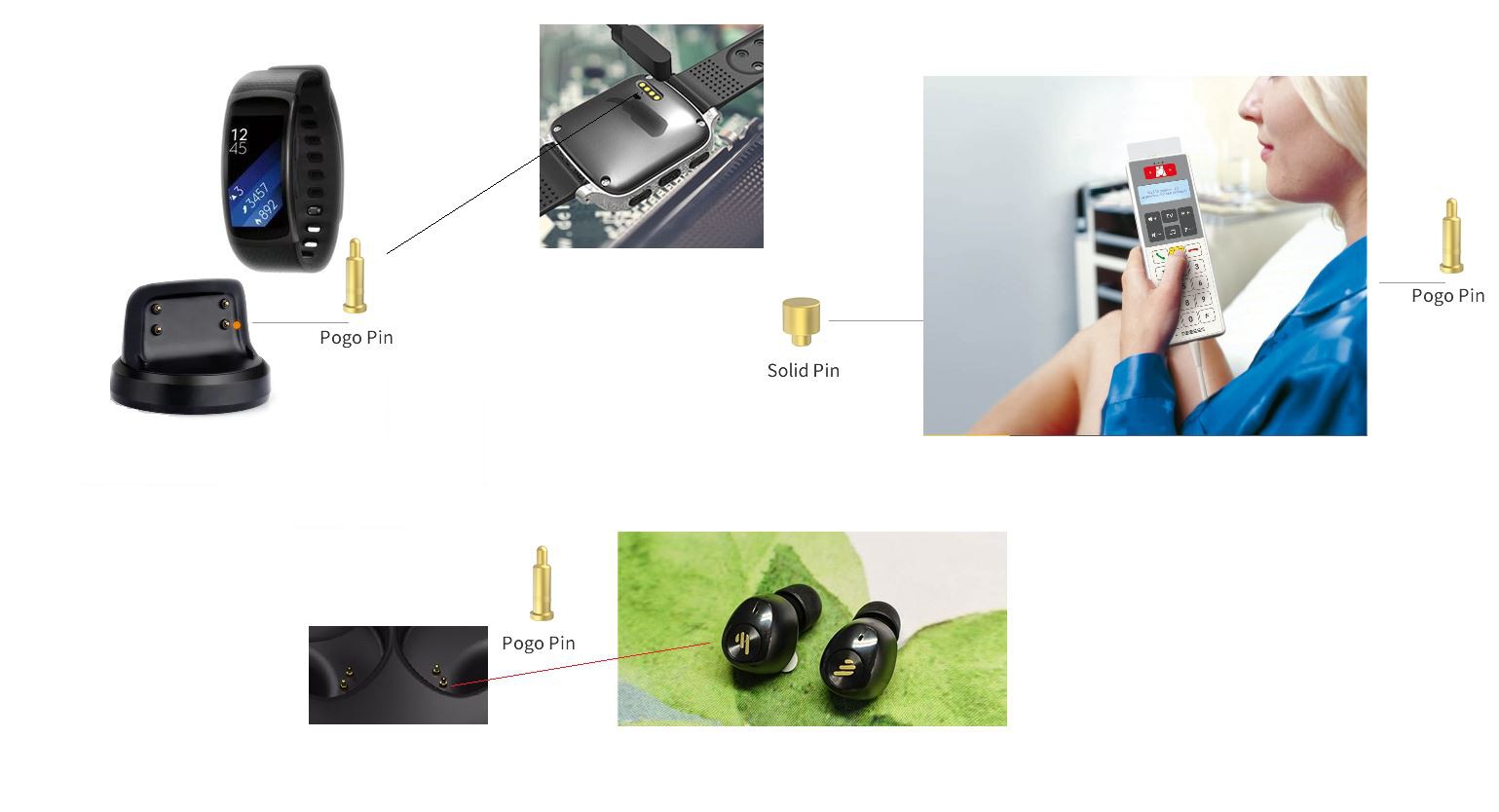

Штифтові роз’єми Pogo, які інженери зазвичай називають роз’ємами, використовуються для з’єднання двох друкованих плат або електронних пристроїв для завершення передачі живлення або сигналів. За допомогою роз’єму схему можна модулювати, процес встановлення електронного продукту можна спростити, а виріб можна легко захистити та оновити.

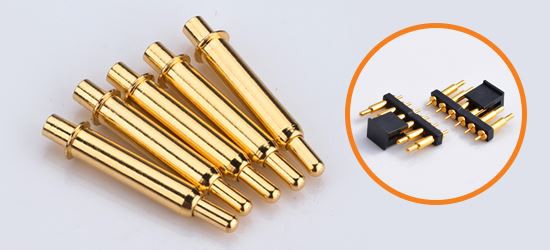

Пого контактний роз'єм
Для модульних схем вибір роз'ємів відіграє ключову роль. Тож, вибираючи роз’єми, з яких ракурсів слід розглядати роз’єми, придатні для апаратного використання?
1. Шпильки та інтервали
Кількість контактів і відстань між контактами є основною основою вибору роз'єму. Кількість контактів, вибраних для роз'єму, залежить від кількості сигналів, які необхідно підключити. Для деяких патч-коннекторів кількість контактів у заголовках патчів, як показано на малюнку нижче, не повинна бути занадто великою. Оскільки в процесі пайки машини для розміщення, через високу температуру, пластмаса роз’єму буде нагріватися і деформуватися, а середня частина буде випирати, що призведе до помилкової пайки контактів. Наш програміст P800Flash використовував цей штифтовий і жіночий роз’єми для з’єднання «плата-плата» на ранній стадії розробки. В результаті виводи штифтового роз’єму прототипу були спаяні на великій площі. Після зміни на 2-контактні роз'єми з розведеними вдвічі контактами не було помилкової пайки.
Нині електронне обладнання розвивається в напрямку мініатюризації та точності, а крок контактів роз’єму також змінився з 2,54 мм до 1,27 мм, а потім до 0,5 мм. Чим менший крок свинцю, тим вищі вимоги до виробничого процесу. Відстань між відведеннями має визначатися рівнем технології виробництва компанії' Сліпа гонитва за малими відстанями спричинить труднощі у виробництві та обслуговуванні.
2. Електричні характеристики
Електричні характеристики роз’єму в основному включають граничний струм, контактний опір, опір ізоляції, діелектричну міцність тощо. При підключенні джерела живлення високої потужності зверніть увагу на граничний струм роз’єму; при передачі високочастотних сигналів типу LVDS, PCIe тощо зверніть увагу на опір контакту. Роз’єм повинен мати низький і постійний контактний опір, як правило, від десятків мОм до сотень мОм.
3. Екологічні показники
Екологічні характеристики роз’єму в основному включають стійкість до температури, вологості, сольових бризок, вібрації, ударів тощо. Вибирайте відповідно до конкретного середовища застосування. Якщо середовище застосування відносно вологе, вимоги до стійкості до вологості та сольового розпилення роз’єму високі, щоб запобігти корозії металевих контактів роз’єму. У галузі промислового контролю вимоги до антивібраційних та ударних характеристик з'єднувача високі, щоб запобігти випаданню з'єднувача під час процесу вібрації.
4. Механічні властивості
Механічні властивості з'єднувача включають силу введення, механічну надійність тощо. Механічна надійність дуже важлива для з'єднувача. Після підключення в зворотному напрямку це може призвести до незворотного пошкодження ланцюга!
