Шпильки Pogo для рішень для зарядки TWS
У порівнянні зі звичайними дротовими навушниками, навушники Bluetooth зручніші у використанні. З постійним оновленням технологій якість звуку навушників Bluetooth стає все ближче і ближче до дротових навушників; з часів Apple iPhone 7 роз'єм для навушників 3.5 мм був скасований, що ще важливіше. Розробка Bluetooth гарнітур.
IPhone без традиційного роз'єму для навушників 3.5 мм
Найбільш очевидна відмінність навушників Bluetooth від традиційних дротових навушників полягає в тому, що немає довгого кабелю навушників, а звукові сигнали приймаються через Bluetooth, тому навушники Bluetooth мають незалежні схеми і блоки живлення, і можуть тарифікуватися для щоденного використання в якості мобільного телефону; сьогодні ми хочемо, щоб у цій статті представлені типи пінів пого, що використовуються в відсіку для зарядки гарнітури TWS (True Wireless Stereo) Bluetooth.

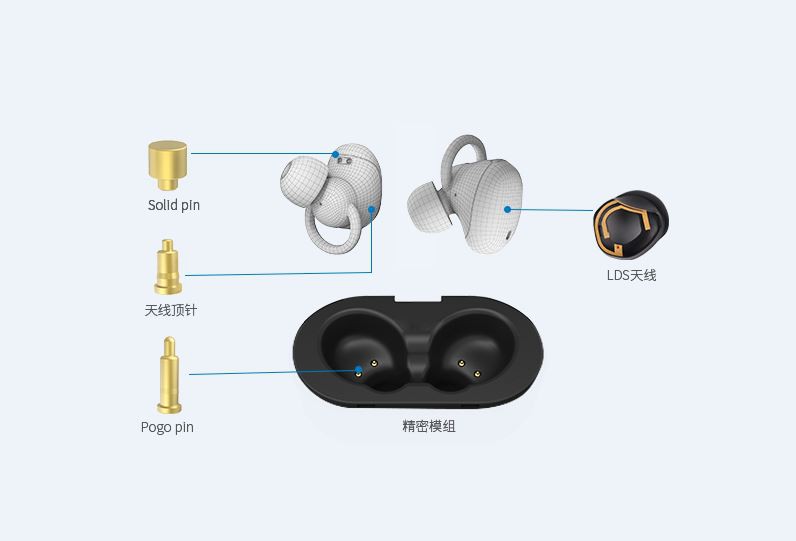

На зарядній коробці для навушників TWS ми бачили різні технічні характеристики пінів пого (роз'ємів пого-піна), включаючи 2Pin, 3Pin, 5Pin і т.д. Використання шпильок пого регулярне, а вся ділиться на 2Пін-шпильки пого і шпильки пого 3Pin. і більше пінів. Отже, яке використання стількох шпильок пого?
1. 2Пінові пін-розчини пого:

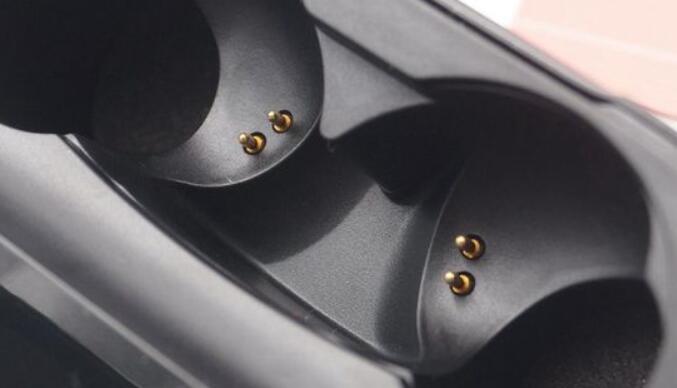

Конструкція штифта пого 2Pin є найпоширенішою на ринку, і така конструкція може задовольнити жорсткі потреби зарядки гарнітури TWS. Два штифта позитивні і негативні, відповідно, і використовуються для передачі потужності акумуляторного відсіку зарядної коробки TWS на навушники. Таким чином, якщо TWS використовується як гарнітура Bluetooth для дзвінків, одна гарнітура працює, а іншу гарнітуру можна покласти в зарядне відділення для поповнення потужності; такий цикл використання може задовольнити потреби наддовгого часу автономної роботи.
Раніше штифти 2Pin pogo не могли враховувати зв'язок при подачі електроенергії. Тому, щоб додати персоналізовані функції, фабрика навушників TWS випробувала штифти 3Pin pogo, шпильки 5Pin pogo та інші конструктивні схеми, що також принесло збільшений обсяг продукту та складність у складанні. Це складно і призводить до збільшення вартості.
2. 3Пін-пін-розчин пого
У конструкцію наперстоку пружини 3Pin, крім зарядки і заземлення 5В, додається штифт для акумуляторної напруги гарнітури, яка використовується для вимірювання реальної потужності гарнітури.
3Пінний зарядний штифт 3Pin зарядний штифт

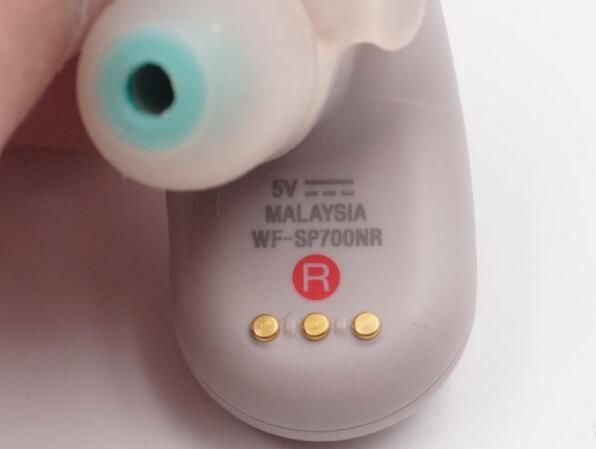

Гарнітура TWS Bluetooth з штифтом зарядки 3Pin TWS Bluetooth гарнітурою з зарядним штифтом 3Pin

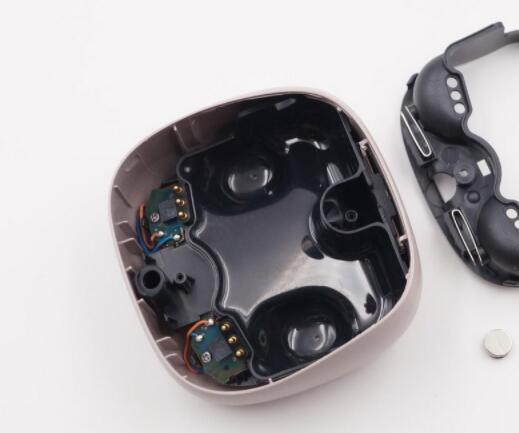

Зарядний штифт 3Pin для зарядного чохола гарнітури Bluetooth 3Pin зарядний штифт для зарядного чохла гарнітури Bluetooth

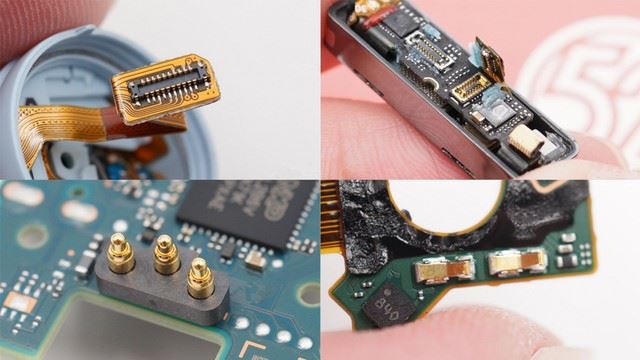

3. 5Пін пін-розчин пого
Конструкція пружинного наперстка 5Pin враховує перераховані вище два призначення і має більше функцій.
Такого роду конструкції можна побачити тільки в високоякісних гарнітурах TWS Bluetooth, які зустрічаються відносно рідко. Його можна використовувати для передачі даних у внутрішньому сховищі гарнітури, модернізації прошивки гарнітури, зв'язку даних протоколу та інших функцій.
