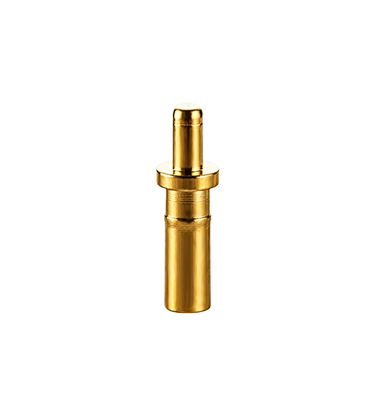

Основний вступ до POGO PIN

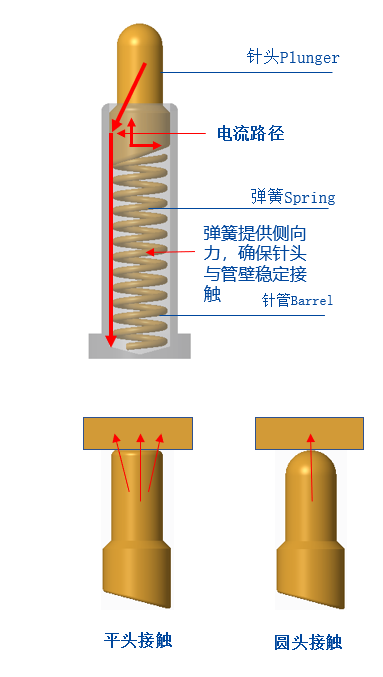

Чому POGO PIN має скошену структуру: нижня частина поршня Pogo Pin зазвичай має скошену структуру. Функція скошеної конструкції полягає в тому, щоб переконатися, що шпилька Pogo утримує голку (поршень) у контакті з внутрішньою стінкою голки (трубки), коли вона працює, щоб струм проходив переважно через неї. Позолочені голка (поршень) і голка (трубка) для забезпечення стабільності та низького опору Pogo Pin.
Чому POGO PIN використовує круглу головку? Оскільки шпилька Pogo зазвичай відносно невелика, необхідна еластичність не така висока. Якщо його використовувати на павербанку або освітленні, то пружність становить чотири-п'ятсот грамів або навіть один-два кілограми. Природно, краще зробити його плоским. , Площа контакту плоскої головки значна, і її сили достатньо, щоб розбити оксидний шар контактної поверхні та зробити його повним контактом. Більшість круглих головок використовуються в Bluetooth-гарнітурах TWS і смарт-браслетах. Максимальна сила пружності не перевищує 150 грамів (сила пружності наконечника зарядної коробки становить між 20-35gf), і контакт між поверхнею та поверхнею буде розсіяний, а мідна колона на навушниках кінець не буде зламаний. Оксидного шару недостатньо, що призводить до поганого контакту та поганого контакту. У цей час, якщо кругла конструкція головки використовується для встановлення контакту точка-поверхня, сила пружності збирається в одній точці, і контакт, природно, буде набагато достатнішим.
Параметр продуктивності/параметр продуктивності
ключові параметри продуктивності
A. Робоча напруга: менше 12 вольт постійного струму
B. Номінальний струм: 1.0 Ампер/Pin
C. Робоча температура: від -40 градусів до 85 градусів.
D. Температура зберігання: 25 градусів плюс /-3 градусів.
E. Вологість робочого середовища: від 10 відсотків RH до 90 відсотків RH
F. Довговічність (термін служби): 10,000 циклів.
G. Опір контакту: 200 мОм Макс. @робочий штрих
(Під час робочого ходу: 200 мОм/макс.)
Процес виготовлення Pogo Pin
Pogo pin Спосіб складання/спосіб складання продукту
Штифт (поршень): латунь із позолоченим покриттям (C36{{10}}4), товщина шару гальванічного покриття змінюється залежно від різних застосувань. Як правило, нікельований 1,25 ~ 2,5 мкм (у перерахунку на 50 ~ 100 мкм "), а потім позолочений 0,075 ~ 0,75 мкм (в перерахунку на 3 ~ 30 мкм") або процес нанесення композитного покриття.
Голкова трубка (бочка): латунна позолочена (C36{{10}}4), товщина шару гальванічного покриття змінюється залежно від обставин. Загалом, нікельований 1,25 ~ 2,5 мкм (перетворений на 50 ~ 100 мкм "), а потім позолочений 0,075 ~ 0,75 мкм (перетворений на 3 ~ 30 мкм"), або процес нанесення композитного покриття.

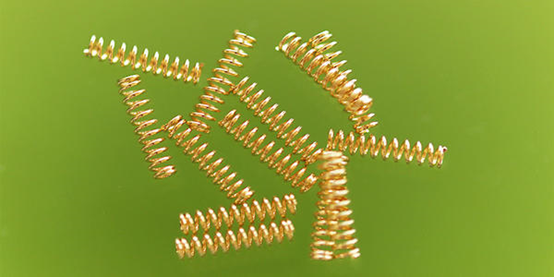

Пружина: SUS 304 або SWP (рояльний дріт)
Корпус: PA46, PA9T, з яких PA4T і LCP можуть використовуватися як безгалогенні матеріали
Покриття (CAP): PA46, PA9T, з яких PA4T і LCP можуть бути виготовлені з безгалогенних матеріалів

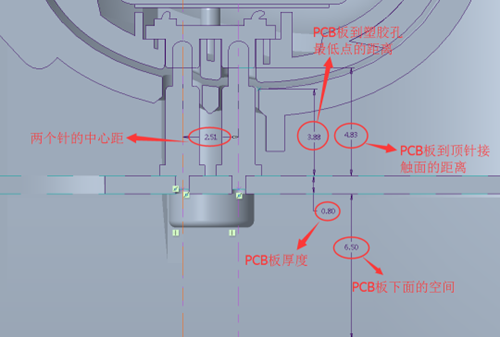

Які параметри потрібно підтвердити при використанні Pogo pin у дизайні інтерфейсу?
① Перевірте відстань від друкованої плати до контактної поверхні мідної колонки на кінці навушників (тобто робочу висоту PIN-коду POGO).
② Перевірте відстань від друкованої плати до пластикової поверхні зарядної коробки (тобто максимальна висота голки POGO PIN, голка не повинна перевищувати цю висоту).
③ Перевірте відстань між центром PIN-голки та центром кола
(Підтвердьте розмір капелюха під час наклеювання пізніше, щоб запобігти перешкодам під час латання SMT).
④ Перевірте розмір друкованої плати та простір під платою
(Оптимізовано та покращено для POGO PIN).
PS: рекомендовано, щоб діаметр плати друкованої плати становив 1,6 мм, а наконечник рекомендовано зробити структурою наскрізної плати, щоб ефект був кращим і мав такі переваги: ① патч міцніший; ② Простір голкової трубки збільшено, голка попередньо натиснута сильніше, а контакт більш достатній.
Чому нижня частина голки має бути скошеною: якщо її зробити плоскою, то струм буде проводитися через пружину, яка має високі вимоги до пружини, а пружина настільки тонка, що її легко перегоріти.
