Розробка та виробничий процес POGO PIN
Як вибрати відповідний PIN-код POGO
1. Хороший PIN-код POGO має відповідати таким трьом пунктам:
①Надійна якість
②Стабільна продуктивність
③Відповідайте вимогам.
Також дуже важлива своєчасна доставка замовлень. Найкраще звернутися до виробника роз’єму POGO PIN, щоб дізнатися. Масштаб фабрики, успішні рішення, технологічне обладнання, виробничі потужності та потужності науково-дослідних робіт безпосередньо впливають на якість продукції, потужність доставки та технічну підтримку. Zhongzhengtian має переваги в схемі дизайну, вартості масового виробництва та потужності доставки товарів у промисловості. Ласкаво просимо друзів прийти на фабрику для спілкування.
POGO PIN дотримується трьох, трьох і чотирьох принципів
1,40 відсотка проблем виникають через дизайн
Конструкція переднього кінця непродумана, а заднього кінця марний (наприклад, наконечник наконечника вище за пластикову площину, нерівномірна відстань голки PIN тощо).
2,30 відсотка проблем виникають через спілкування
На ранній стадії повідомлення про різні технічні вимоги було нечітким, а фактичне використання продукту було незрозумілим, що також було однією з основних причин частих проблем (наприклад, радіочастотний кожух використовується як кожух для заряджання). коробка, фактична робоча висота не відповідає кресленню, міжцентрова відстань не підтверджена тощо). Розуміти функціональні вимоги замовника та сферу застосування, а також може більш обґрунтовано рекомендувати технічні характеристики та параметри шпильки Pogo;
3,30 відсотка проблем виникають через процес
Збірка виробу має кілька процедур, а PIN-код POGO безповоротно пошкоджується через неправильну роботу в процесі виробництва (наприклад, пошкоджено сопло, сторонні предмети в трубі, кидання SMT тощо).

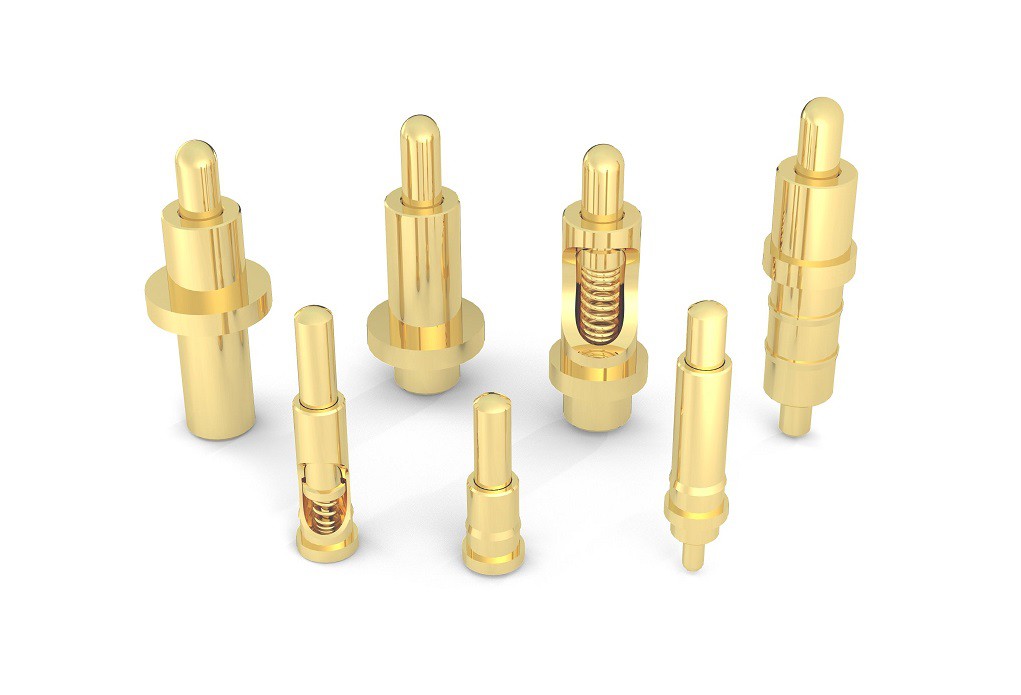

Основні відомості про PIN-код POGO
Чому POGO PIN має скошену структуру: нижня частина поршня Pogo Pin зазвичай має скошену структуру. Функція скошеної конструкції полягає в тому, щоб переконатися, що шпилька Pogo утримує голку (поршень) у контакті з внутрішньою стінкою голки (трубки), коли вона працює, щоб струм проходив переважно через неї. Позолочені голка (поршень) і голка (трубка) для забезпечення стабільності та низького опору Pogo Pin.

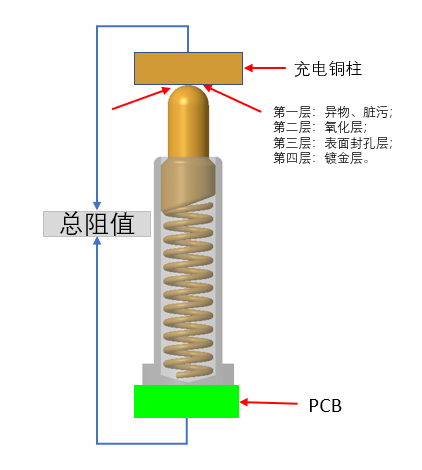

Чому POGO PIN використовує круглу головку? Оскільки шпилька Pogo зазвичай відносно невелика, необхідна еластичність не така висока. Якщо його використовувати на павербанку або освітленні, то пружність становить чотириста-п'ятсот грамів або навіть один-два кілограми. Природно, краще зробити його плоским. , Плоска головка має велику площу контакту, і її сили достатньо, щоб розірвати шар оксиду на поверхні контакту, щоб забезпечити його повний контакт. Більшість круглих головок використовуються в Bluetooth-гарнітурах TWS і смарт-браслетах. Максимальна сила пружності не перевищує 150 грамів (сила пружності наконечника зарядної коробки становить між 20-35gf), а сила пружності контакту між поверхнею та поверхнею буде розсіяна, а мідь колонка на кінці навушників не буде зламана. Оксидного шару недостатньо, що призводить до недостатнього контакту та поганого контакту. У цей час, якщо кругла конструкція головки використовується для встановлення контакту точка-поверхня, сила пружності збирається в одній точці, і контакт, природно, буде набагато достатнішим.

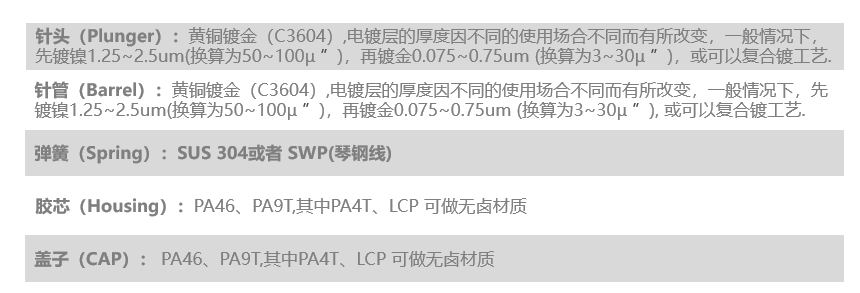

Параметр продуктивності/параметр продуктивності
ключові параметри продуктивності
A. Робоча напруга: менше 12 вольт постійного струму
B. Номінальний струм: 1.0 Ампер/Pin
C. Робоча температура: від -40 градусів до 85 градусів.
D. Температура зберігання: 25 градусів плюс /-3 градусів.
E. Вологість робочого середовища: від 10 відсотків RH до 90 відсотків RH
F. Довговічність (термін служби): 10,000 циклів.
G. Контактний імпеданс: 200 мОм Макс. @робочий штрих
(Під час робочого ходу: 200 мОм/макс.)

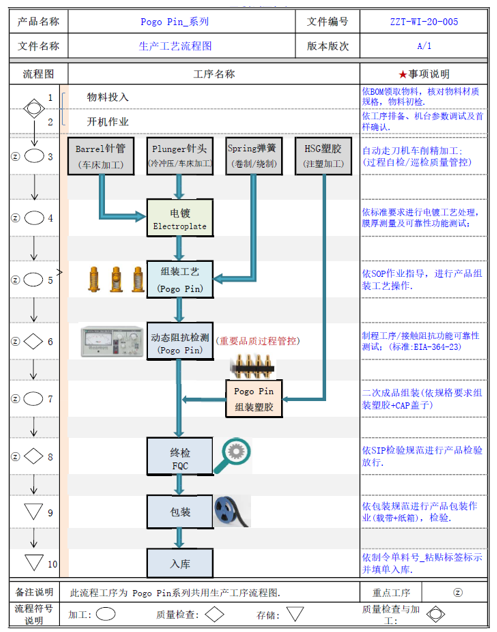

Виробничий процес/制造工艺

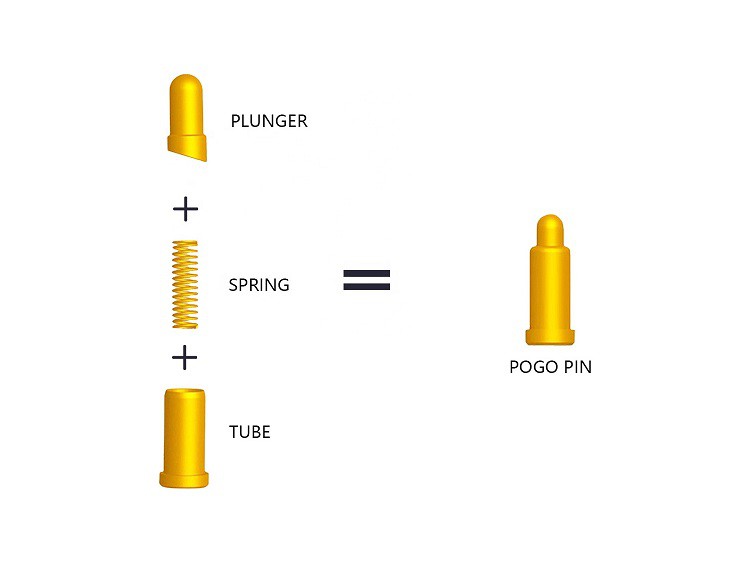

Спосіб складання виробу

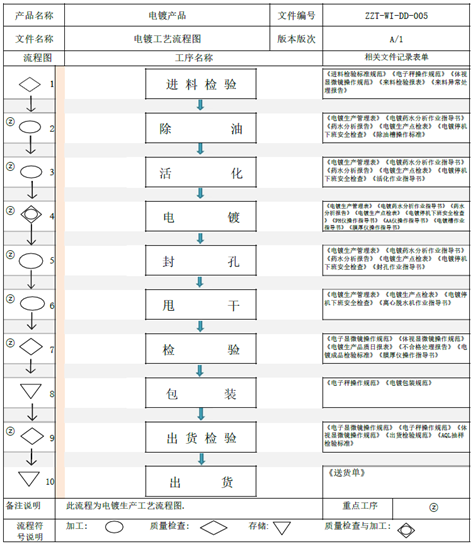

Хід процесу гальванічного покриття
Які параметри необхідно підтвердити у дизайні інтерфейсу
① Перевірте відстань від друкованої плати до контактної поверхні мідної колонки на кінці навушників (тобто робочу висоту PIN-коду POGO).
② Перевірте відстань від друкованої плати до пластикової поверхні зарядної коробки (тобто максимальна висота трубки голки POGO PIN, трубка голки не повинна перевищувати цієї висоти).
③ Перевірте відстань між центром PIN-голки та центром кола
(Підтвердьте розмір капелюха під час наклеювання пізніше, щоб запобігти перешкодам під час латання SMT).
④ Перевірте розмір друкованої плати та простір під платою
(Оптимізовано та покращено для POGO PIN).
PS: рекомендовано, щоб діаметр плати друкованої плати становив 1,6 мм, а наконечник рекомендовано зробити структурою наскрізної плати, щоб ефект був кращим і мав такі переваги: ① патч міцніший; ② Простір голкової трубки збільшено, голка попередньо натиснута сильніше, а контакт більш достатній.
Чому нижня частина голки має бути скошеною: якщо її зробити плоскою, то струм буде проводитися через пружину, яка має високі вимоги до пружини, а пружина настільки тонка, що її легко перегоріти.
