Вимоги до конструкції торця контактного з’єднувача Pogo
Роз’єм Pogo Pin в основному складається з 6 частин, а саме: стержень голки, пружина, керамічна намистина, трубка для голки, пластик, ковпачок (основні вимоги до монтажу замовника можуть бути оснащені пластиковим ковпачком для захисту стержня голки). Давайте's поглянемо на вимоги до форми контактної клеми роз'єму pogo pin.
1. Вимоги до конструкції кінця контакту:

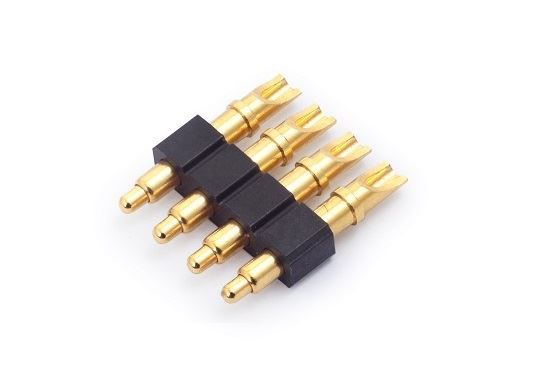

- це нестандартний тип контакту, розроблений відповідно до вимог до кабелю всієї машини, спочатку підтвердьте розмір вставного кінця, форму установки продукту, режим зовнішнього вигляду та специфікацію кабелю. Якщо кабель неможливо визначити, слід дотримуватися принципу, щоб спроектувати отвір для проводки відповідно до номера частини контакту. Отвір для проводки може відповідати вимогам проводів великого калібру. Відношення діаметра жили дроту дроту до внутрішнього діаметра зварювальної чашки зазвичай становить 0,5-0,7; При з'єднанні дроту принцип конструкції полягає в тому, що діаметр жили кабелю і з'єднувального отвору контакту є відповідним, а відношення діаметра жили дроту до внутрішнього діаметра зварювального отвору зазвичай становить 0,6-0,8.
2. Вимоги до форми закінчення контакту:
У роз’ємі pogo pin контакт є важливою частиною роз’єму, який в основному здійснює передачу сигналу. У конструкції з'єднувача контакт складається з сполучного кінця і хвостового кінця. Сполучний кінець зазвичай складається з пружних і жорстких частин для забезпечення надійності контакту між штекером роз'єму і розеткою; хвостовий кінець контакту призначений для здійснення кабельного з'єднання між обладнанням, з'єднання між друкованими платами або кабелем. Взаємоз'єднання між платами використовується для кабельного з'єднання. Кінець з’єднувача має тип зварювального дроту, тип обтискного дроту та тип проколу ізоляції (IDC, тип безпайної обмотки, використовується для друкованих плат, контакти Форми завершення включають пряме зварювання, зварювання на вигин, поверхневий монтаж та зварювання- тип вільного запресовування.
