Конструкція контактного кінця контактного з'єднувача Pogo і вимоги до нього

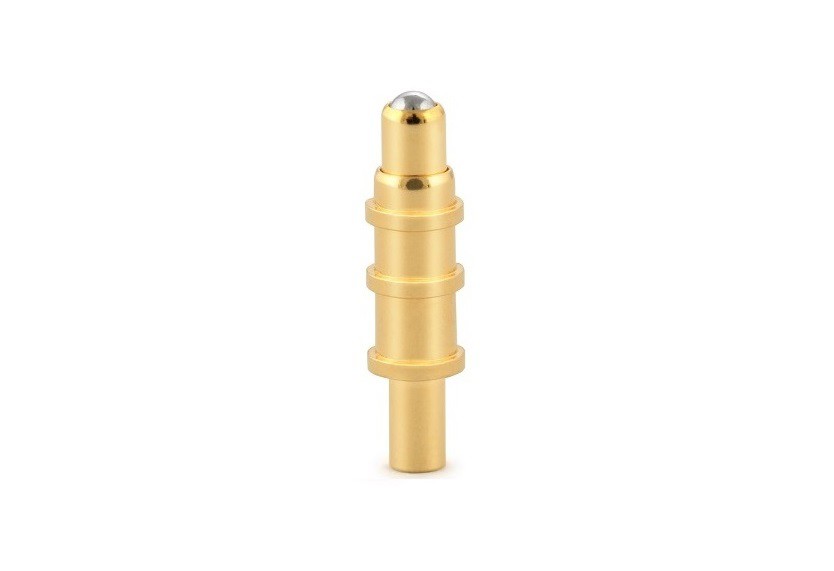

1. Вимоги до конструкції кінцевого контакту
є нестандартним типом контакту. Він розроблений відповідно до вимог до кабелю всієї машини. По-перше, необхідно підтвердити розмір вставного кінця, спосіб установки виробу, зовнішній вигляд і специфікацію кабелю. У разі, якщо важко підтвердити кабель, спроектуйте отвір для проводки відповідно до контактного номера. Отвір для проводки може задовольнити потреби проводів великого калібру. Співвідношення діаметра сердечника дроту до внутрішнього діаметра зварювальної чашки зазвичай становить 0,5-0,7; При з'єднанні дроту принцип конструкції полягає в тому, що діаметр жили кабелю і з'єднувального отвору контакту є відповідним, а відношення діаметра жили дроту до внутрішнього діаметра зварювального отвору зазвичай становить 0,6-0,8.
2. Вимоги до форми торцевого контакту
У роз’ємі pogo pin контактна деталь є невід’ємною частиною роз’єму, і його основна функція — відповідати за передачу сигналу. У процесі проектування з'єднувача контакт утворений сполучним кінцем і хвостовим кінцем. Сполучний кінець, як правило, складається з еластичних і жорстких частин, щоб забезпечити надійність контакту між штекером роз'єму та розеткою; хвостовий кінець контакту відповідає за кабельне з'єднання між обладнанням, взаємозв'язок між друкованими платами, або З'єднання між кабелем і платою використовується при з'єднанні кабелю. Терміновий кінець роз’єму можна розділити на чотири типи: тип зварювального дроту, тип обтискного дроту, тип проколу ізоляції та тип обмотки без пайки; Застосування На друкованій платі форми контактних наконечників можна розділити на чотири типи: пряме зварювання, вигнуте зварювання, поверхневий монтаж і тип безпайки.
