Як зробити пружинний контакт?
Існуючий пружинний контакт в основному складається з верхнього контактного штифта, нижнього контактного штифта та пружини. Верхній контактний штифт і нижній контактний штифт зібрані так, щоб вони могли ковзати вгору і вниз, а верхній контактний штифт і нижній контактний штифт пружно підтримуються пружиною. . Таким чином, через силу пружності пружини верхній контактний штифт притискається до клеми мікросхеми, а нижній контактний штифт притискається до друкованої плати для досягнення електричного контакту.
Цей пружинний контакт виконує функцію електричного з’єднання клем друкованої плати та мікросхеми та є основним компонентом розетки, що використовується для перевірки IC. Існуючі пружинні контакти важко мінімізувати зовнішній діаметр пружини. Щоб створити пружинний контакт із зовнішнім діаметром 0,2 мм, діаметр дроту пружини та форма та розмір верхнього та нижнього контактних штирів стануть надзвичайно малими. На сучасному технічному рівні його важко обробити та зібрати. Тому в масовому виробництві і є складнощі з якістю, і є обмеження в структурі контактів для надзвичайно малих кроків, які є занадто дорогими. Пого pin — це різновид обладнання, яке проводить струм і передає сигнали. Багато друзів також називають це сигнальною шпилькою. Він може реалізувати силу функції провідності. Більшість із них стикається з мідною стінкою через голку пого-штифту, нахилу внизу, а пружина наперстка pogo pin несе невелику силу тяжіння, тому внутрішня стінка мідної гільзи має бути гладкою. Штифт Pogo має характеристики антикорозії, високої стабільності та довговічності.
Так який же склад пого-штифти, виробленої виробником?

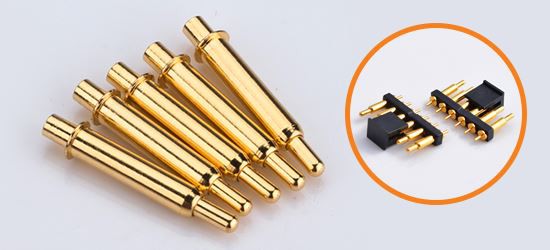

pogo pin голка в основному складається з голчастого валу, пружини, голкової трубки, вирівняної з трьох частин, використовуючи точний інструмент для клепки, заклепку та попереднє навантаження пружинного щупа, його внутрішня структура являє собою точну пружинну структуру. Під час виробничого процесу виробники пого-штифтів позолочують його поверхню, що може покращити антикорозійну функцію, механічні характеристики, електричні характеристики тощо. На кінчику голки є гострі голки, голки-кігти, круглі голки, ножові голки тощо. Через свою особливу та точну структуру він широко використовується в точних роз’ємах, що може значною мірою зменшити вагу та зовнішній вигляд роз’єму, а також зробити розумні пристрої більш вишуканими та красивими.
Шпильки Pogo тепер можна використовувати в багатьох галузях промисловості. З широким використанням електронних пристроїв, особливо з популяризацією мобільних термінальних пристроїв, багато продуктів не можуть залишати погоні. Наприклад, антена, яка використовується для прийому сигналу всередині мобільного телефону, буде застосована до нього як пристрій передачі сигналу мобільного телефону. Його переваги полягають у сильній завадостійкості та низькій індуктивності. На додаток до pogo pin, що використовується в мобільних телефонах, його можна побачити на багатьох носових пристроях, таких як розумні годинники, розумні браслети, розумне взуття, локатори, Bluetooth-гарнітури та лише шкільні сумки. Крім того, pogo pin також широко використовується в розумних будинках, медичному обладнанні, промисловому обладнанні, дронах, розумних роботах, автомобільній навігації, військових комунікаціях, аерокосмічній та інших наукових і технологічних галузях.
