Як забезпечити надійність внутрішнього з'єднання електронних виробів?
Електронні продукти, такі як смартфони, портативні пристрої та носимі пристрої, поступово стають популярними в Китаї, а також зросла частота використання пружинних наперсткових роз’ємів з вузьким кроком. Як споживачі, прагнення до крутого продукту є нескінченним попитом, а легші та тонші вироби стали все більш модними. Однак для виробників пружинних з’єднувачів наперстка, як забезпечити надійність внутрішніх з’єднань електронних виробів, стало проблемою.

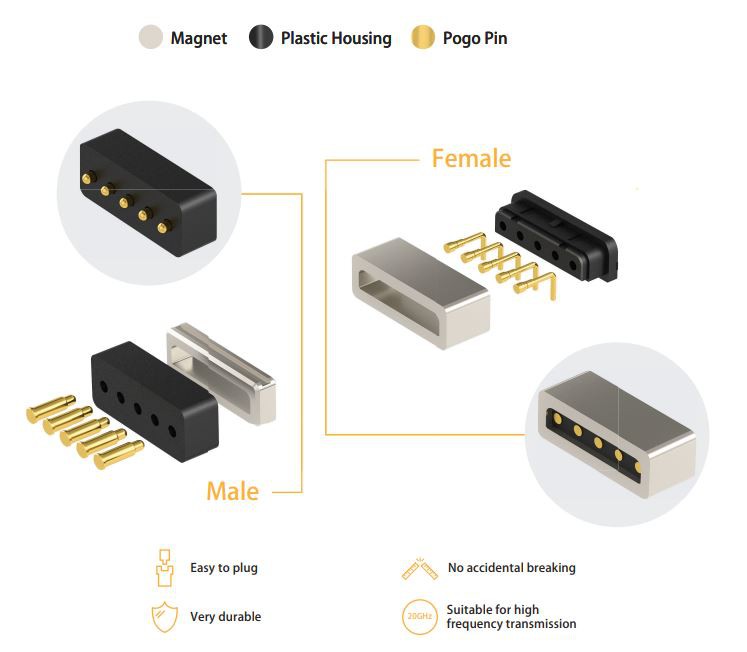

Взагалі кажучи, pogo pin роз'єм використовується для з'єднання двох друкованих плат або друкованої плати і FPC для здійснення механічного та електричного з'єднання. Його характеристика полягає в тому, що роз’єми для роз’ємів pogo pin для пружинного наперстка з’єднані в пару, тому пружинний наконечник Пластиковий корпус і клема роз’єму pogo pin мають суворі вимоги до відповідності.
Гнучке з'єднання, легко встановлювати, легко розбирати.
Нинішній борт-борт має надмалу висоту, щоб зменшити товщину фюзеляжу. Найкоротший у світі&№39; висота комбінації пружинного наконечника "плата-дошка" становить 0,6 мм. Мінімізація товщини виробу відіграє роль з’єднання, і це призвело до появи на ринку все більшої кількості ультратонких мобільних телефонів.
Контактна структура має сильну стійкість до навколишнього середовища, не тільки гнучка, але й"тверде з'єднання" з високою надійністю контакту. Щоб покращити спільне зусилля розетки і штепсельної вилки, у нерухомій металевій частині та контактній частині вибирається простий замок. Механізм застібки не тільки покращує комбіноване зусилля, але також забезпечує більше відчуття вставлення та висунення під час замикання. Деякі виробники забезпечують структуру з подвійними контактами для підвищення надійності контакту. Крок кеглів також ставав все вужчим. Нинішній мобільний телефон має в основному крок 0,4 мм. На даний момент Panasonic, JAE та інші виробники розробили крок 0,35 мм, який наразі має стати найвужчим пружинним роз’ємом між платиною та дошкою в галузі. Крок 0,35 мм в даний час в основному використовується в мобільних телефонах Apple і вітчизняних моделях високого класу. Його застосування стане напрямком розвитку останніх років. Він має найменший обсяг, найвищу точність, високу продуктивність та інші переваги, але має вимоги до патчів та інших допоміжних технологій. Він також вище. Це найважливіша проблема, яку потрібно вирішити багатьом виробникам пого-штифтових роз’ємів для пружинного наперстка, інакше врожайність буде дуже низькою.
Для того, щоб задовольнити вимоги процесу SMT, термінальна зона пайки всього продукту повинна мати хорошу компланарність. Промисловий стандарт зазвичай становить 0,10 мм (макс.), інакше це спричинить погану пайку з друкованою платою та вплине на використання продукту. Вплив.
Ультравузький з’єднувач pogo-pin типу «плата-дошка» має нові вимоги до процесу гальванічного покриття. Для виробів висотою 0,6 мм і окремого виробу висотою менше 0,4 мм, як забезпечити, щоб товщина золотого покриття виробу' та ефект олова не залізли всередину? Це найбільш критична проблема в мініатюризації пружинних з’єднувачів. Поширеною практикою нинішньої галузі є видалення позолоченого шару за допомогою лазера, щоб заблокувати шлях пайки, щоб вирішити проблему не підіймання олова. Однак у цієї технології є і недоліки, тобто відшарування золота. У той же час, лазер пошкодить шар нікелювання, так що мідь піддається впливу повітря, викликаючи корозію та іржу.
