Як правильно вибрати тестовий pogo pin
Кожен, хто коли-небудь проводив вимірювання та тестування, знає, що точні дані залежать від конструкції та вимірювальних можливостей випробувального приладу. Але мало хто знає, що якість конструкції, виробничий процес, сумісність і характеристики тестових ліній і роз’ємів так само важливі, як і тестові прилади. Далі ми зосередимося на п’яти конкретних критеріях правильного вибору випробувальних проводів і пружинних штифтів.
По-перше, безпека:
Так само, як і вимоги до джерела живлення, випробувальні проводи приладу та контакти pogo повинні відповідати суворим вимогам безпеки через прямий контакт з великою напругою, особливо відповідно до міжнародних вимог до напруги та категорії IEC1010, а саме CATI, CAT II, CAT III або CATIV. . Інші вимоги IEC1010 також передбачають перехідні випробування, витримку діелектричної напруги або випробування, щоб переконатися, що виріб має достатню ізоляцію та відповідає вимогам щодо струму, електричного зазору, відкритої металевої пружини та ударостійкості. Якісні тестові голки разом із важливими засобами індивідуального захисту, такими як рукавички та засоби захисту очей, є частиною заходів індивідуального захисту, визначених у стандарті NFPA70E.
По-друге, міцність і довговічність:
Високоякісні тестові проводи та з’єднувачі не зазнають погіршення продуктивності через щоденне тертя, таке як витягування, натискання та проколювання. Обидва кінці тестової лінії повинні мати добре розроблені антистресові оболонки. Випробувальна пружина повинна бути із загартованого металу, який витримує багаторазові з'єднання і щоразу може передавати точні дані.
У порівнянні з дешевими матеріалами, спеціально виготовлений багатожильний лужений мідний дріт з берилію може забезпечити гнучкість, довговічність, чудову провідність і точність. Інші фактори включають якість внутрішнього зварювання штифта pogo і роз'єму, а також температурний діапазон матеріалу.
По-третє, проектна продуктивність і показники:
Дуже важливо, щоб конструкція пробної пружини наперсток і тестова кліпса були зручними чи ні. Зручна поверхня ручки, яка легко захоплює, допомагає міцно тримати голку в руці, а міцний пружинний затискач забезпечує міцне з’єднання. З’єднання повинно бути простим, а відповідні частини повинні мати можливість без зусиль ковзати разом без напруження. Контакти на високоякісних роз’ємах повинні бути нікельованими або позолоченими обробленими латунними з’єднувачами, а не тільки з литої латуні. Використання позолочених контактів забезпечує точність і стійкість до окислення, що забезпечує міцне, безпечне та надійне з’єднання.
Конструкційний індекс випробувальної лінії та пружинного наперстка повинен відповідати відповідному випробувальному приладу. Якщо індекс менший за показник тестового приладу, справжнє значення інструменту буде значно зменшено. Наприклад, смуга пропускання осцилографа становить 100M, а пропускна здатність відповідної стрілки осцилографа становить лише 50M, тоді осцилограф стає 50M.
По-четверте, високопродуктивні програми:

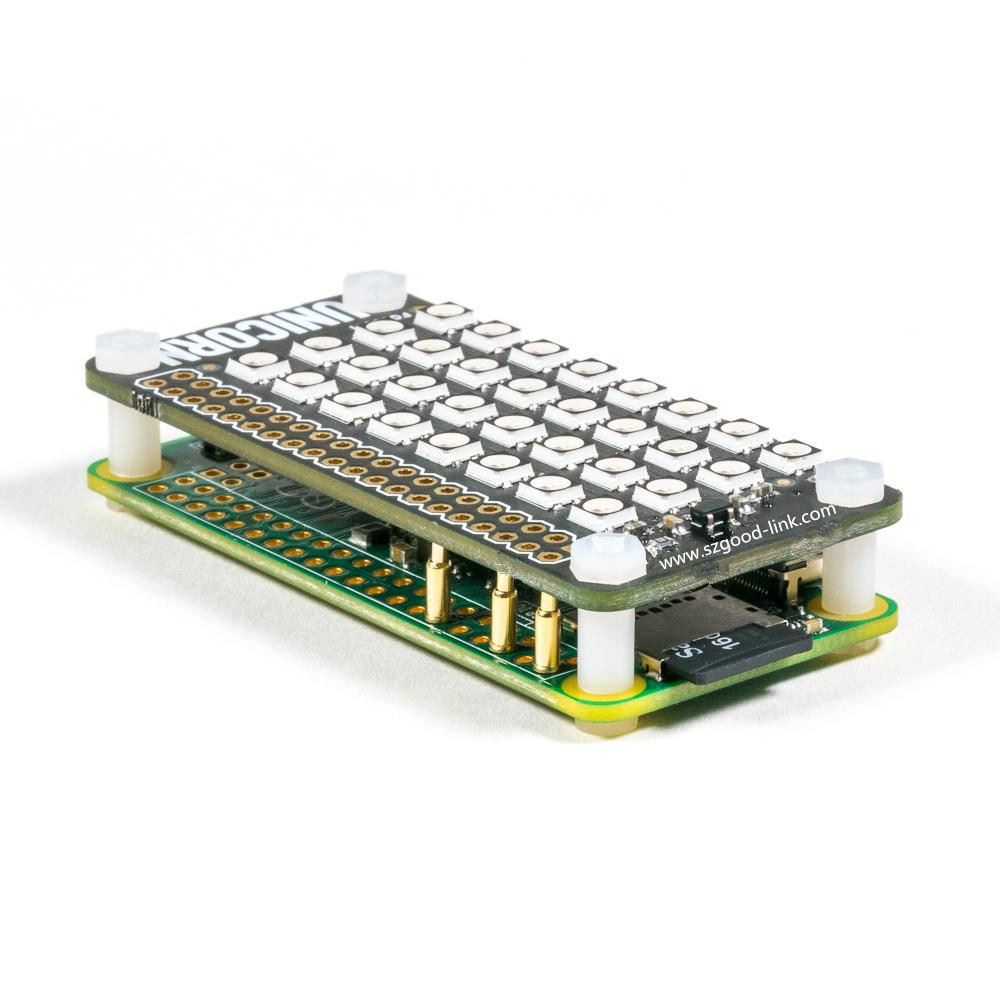

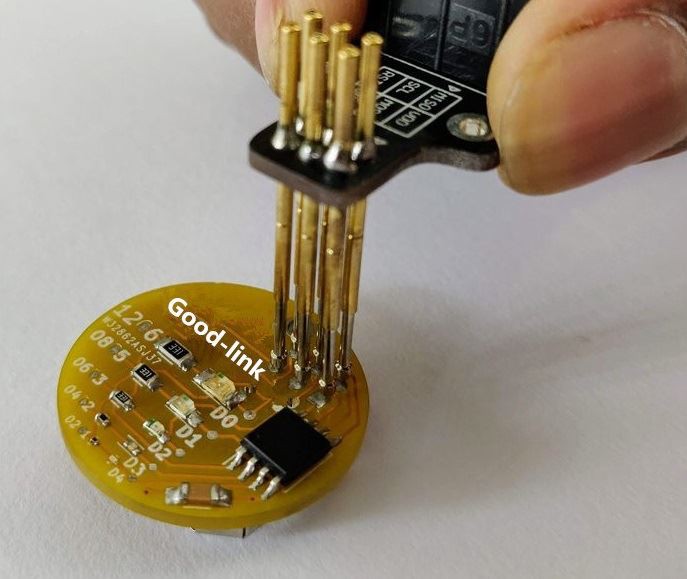

Конструкція голки тепер враховує потреби різних застосувань, від підпружиненного пого-шпилька і тонкої та легкої голки для тестування електронних схем до гострого пого-шпилька з нержавіючої сталі та міцної голки, придатної для промислового використання. Наприклад, одноточкові голки є найпоширенішою формою голок. Більшість лічильників забезпечують одноточкову тестову лінію, що є досить корисним для широкого кола тестових застосувань. Гострий пружинний наперсток є кращим інструментом для вимірювання дуже малих точок контакту на платах високої щільності. Хоча їх легко пошкодити, шпильки для пого зазвичай можна заточити, оскільки на них немає покриття.
Голка з висувним пружинним наперстком з’єднана з дротом з нержавіючої сталі дуже тонкого діаметра. За винятком кінця голки, весь провід покритий ізоляційним шаром, щоб запобігти випадковому дотику від короткого замикання та пошкодження мікросхеми. Пружинні плоскогубці підходять для утримання з’єднання на місці, що зручно для роботи без рук. Використовуйте тестові затискачі різних розмірів для легкого тестування мікросхем IC. Тестові кліпси IC є ідеальними інструментами для зондування кількох контактів на мікросхемі IC. Вони дуже підходять для пошуку одного з багатьох чіп-дротів. Голки SMD можна використовувати для тестування з фіксованою точкою на платах для поверхневого монтажу (SMD). Цей тип тестування вимагає використання дуже тонкого та гострого пружинного наперстка до точок дотику на дуже малих друкованих платах, таких як міні-тестові затискачі MINI GRIP-XB/100. Затискач мікро SMD призначений для затискання штирів з тонким кроком на чіпі SMD. Кабель-адаптер BNC (короткий патч-корд з невеликими проводами) полегшує установку РЧ-роз'єму на платі для перевірки сигналу...
По-п'яте, з'єднувач тестової лінії:
Відповідно до стандартів, безпеки та фактичних потреб, роз’єм тестової лінії має різноманітні застосування та стандартні вилки та розетки. Наприклад, осцилограф має роз’єм BNC, мультиметр — банановий роз’єм 4 мм, а аналізатор спектру — роз’єм N-типу тощо. У різних програмах є різні роз’єми. Щоб відповідати один одному, на ринку з’явилися різні перехідники (муфти). Адаптер), перехідники (перехідники), кабелі-перехідники, з'єднувальні кабелі, розгалуження тощо.
Підводячи підсумок, ми сьогодні описали п’ять конкретних критеріїв для правильного вибору тестових ліній і пого-шпильок. Відповідно до цих п’яти пунктів, кожен також має глибше розуміння пого-кеглів.
