Роз’єми Pogo Pin: пружне рішення для електричних з’єднань
Штифтові з’єднувачі Pogo, також відомі як пружинні з’єднувачі, є типом електричних роз’ємів, у яких використовуються пружинні штирі для встановлення контакту та завершення ланцюга. Вони зазвичай використовуються в споживчій електроніці та тестовому обладнанні, де потрібне надійне з’єднання, яке можна легко з’єднати та роз’єднати.
Як працюють шпильки Pogo

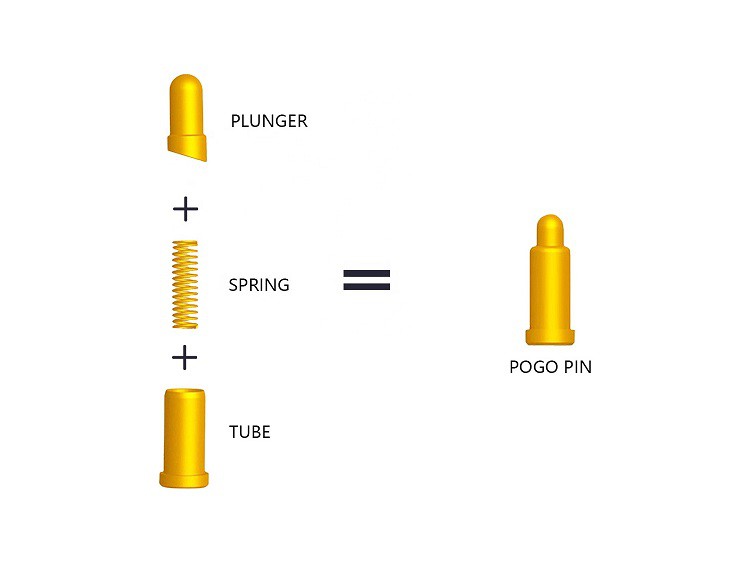

Пого-пін складається з провідного вала з пружиною всередині. Наконечник покритий провідним матеріалом, таким як золото поверх нікелю, для запобігання корозії та покращення провідності. Пружина забезпечує «відскік», завдяки якому пого-шпильки отримали назву, похідну від Пого, персонажа мультфільму, який стрибає на пого-палці.
Коли пого-штифт натискається на контактну площадку або штифт на друкованій платі, пружина стискається, і провідний наконечник вступає в контакт. Пружина прикладає постійну силу, щоб підтримувати надійне з’єднання, а також допускає деякі варіації у висоті сполучення або площинності. У роз’єднаному стані пружина втягується і безпечно втягує наконечник назад у корпус штифта.
Переваги Pogo Pins
Контакти Pogo мають кілька переваг перед іншими типами роз’ємів:
- Низький контактний опір завдяки позолоті та тиску пружини
- Немає необхідності вручну з'єднувати/роз'єднувати з'єднання
- Стійкий до бруду, масла та інших забруднень
- Може компенсувати невелике зміщення між сполученими поверхнями
- Довгий термін служби з мінімальним зносом після повторних циклів сполучення
- Проста конструкція без окремих корпусів або замкових механізмів
Додатки
Деякі поширені програми, які використовують роз’єми Pogo Pin включають:
- Тестові прилади, які потребують тимчасового підключення до друкованих плат
- Програмісти для прототипування та малосерійного виробництва
- Контакти акумулятора в споживчих пристроях
- Зонди, що використовуються для тестування та налагодження в схемі
- З’єднання між друкованими платами в електронних пристроях, де може знадобитися заміна плат для оновлення або ремонту
Штифти Pogo забезпечують універсальне та надійне рішення як для тимчасових, так і для напівпостійних електричних з’єднань у різних сферах застосування. Їхня підпружинена конструкція поглинає варіації та витримує повторювані цикли сполучення, що робить їх добре придатними для створення прототипів, тестування та обслуговування.
