Основна концепція дизайну,Плунжерна конструкція, аРобоча висота з Pogo Pin
Основна концепція дизайну Pogo Pin（підпружинений роз’єм）:
Електричні характеристики будуть активно знаходити шлях з найменшим опором для проведення струму, найкращий стан
Струм буде проходити від валу голки до стінки зовнішньої трубки, а потім до друкованої плати. У цей час величина опору найменша.

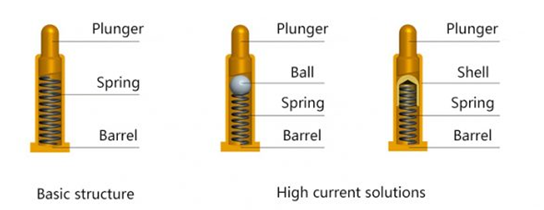

Базова конструкція плунжера Pogo Pin（Пружинний з’єднувач）:
Зміщений хвіст
Конструкція Bias Tail є найпоширенішою та найдешевшою у виробництві з хорошим балансом між продуктивністю, ціною та розміром. Ця конструкція може гарантувати стабільний нижній імпеданс.
Перевага: низький і стабільний опір
Свердло для спини
Задня дриль зазвичай використовується в середовищі з невеликими роз’ємами, як-от бездротові навушники, смартфони або невеликі пристрої IoT. малий розмір може задовольнити вимоги клієнтів щодо еластичності, оскільки довжина пружини цієї конструкції може перевищувати довжину трубки голки. У деяких випадках, коли простір обмежений.
Дизайн конуса
Така конструкція є найкращим вибором для роз’єму з високими вимогами до концентричності, оскільки пружину можна найкраще встановити безпосередньо на конічний хвостовий штифт осі штифта. конічний хвіст у нижній частині осі цапфи розміщено всередині пружини, щоб зменшити тремтіння осі цапфи. Перевага: легке поворот, невеликий перекіс, низька вартість.
Дизайн м'яча
Конструкція кульки є найкращим варіантом для складних умов, таких як важкі машини, зарядка та медичне застосування, контакт більш стабільний, і важливий високий струм.
Перевага: стабільний опір, може проходити через високий струм

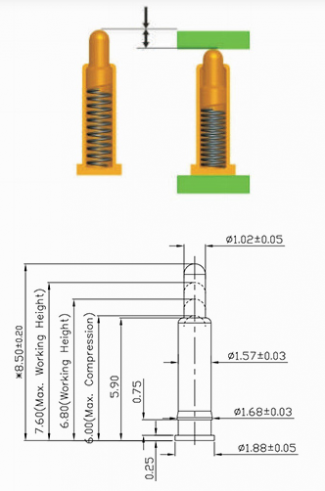

Базова робоча висота Pogo Pin（підпружинений конектор）:
Як правило, ступінь стиснення під час роботи становить 2/3 від загального ходу; якщо величина стиснення достатня, позитивна сила занадто низька, тому опір нестабільний.
Використання шпильки Pogo на робочій висоті значно збільшить довговічність і ефективність роз’єму.
Контактна пластина батареї або золотий палець, що з’єднує пого-штифт, не повинні бути забруднені, окислені тощо.
Будь ласка, обмежте використання в межах діапазону специфікацій, зазначених на кресленні.
